Structure de terrasse en aluminium STRUCTURAL®

Une solution performante, polyvalente et durable

Garantie 25 ans
Conforme au DTU 51-4
Très stable
Tout savoir
  • Assemblage rapide et facile
  • Modulable et démontable
  • Excellente résistance mécanique
  • Précision et régularité - Planéité parfaite
  • Pose sur élévations et sur tous types de sols
  • Polyvalent pour la pose de platelage ou de dallage
  • Imputrescible - Résiste aux intempéries et aux parasites
  • Durable - Performances qui ne s’altèrent jamais

Un système Durable et Polyvalent

Une terrasse pour la vie !


Le système STRUCTURAL® vous assure une structure imputrescible qui résiste parfaitement à l’humidité et aux moisissures offrant une durée de vie incomparable.

Les lambourdes en aluminium sont adaptées à tous types d'environnements et de conditions. Contrairement aux structures en bois, les lambourdes en aluminium ne sont sujet à aucune déformation ou altération de leurs qualités.

Éléments porteurs performants et légers, les lambourdes STRUCTURAL sont parfaitement adaptées pour la conception de structures en élévation sur plots réglables ou sur vis de fondation. Ainsi STRUCTURAL se pose sur tout type de sol qu’il soit dur, stabilisé, meuble ou étanche.

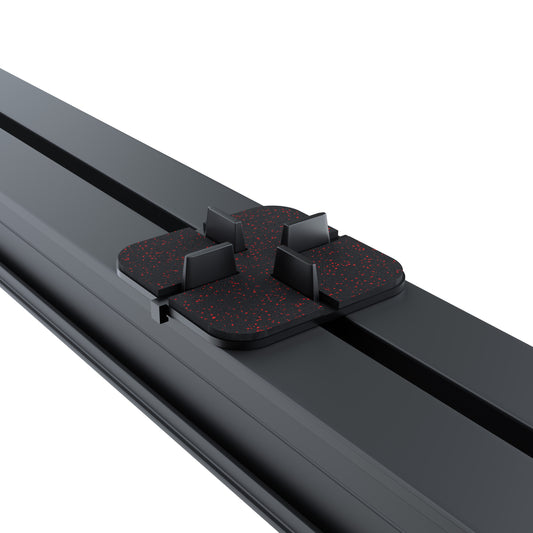

Sa modularité permet de répondre à de nombreuses contraintes aussi bien pour l’installation de lames de terrasse en composite ou en bois, que pour la pose de dallage en grés cérame.

Le coeur du système STRUCTURAL®

Lambourde 40 x 60 mm – 4 m et 2,3 m

(FD1900 – NL2853 / FD1892 – NL2846)

Alliage d’aluminium EN AW 6063 (T5)
Laquage noir mat RAL 9005
Une face platelage et une face dallage
Entraxe entre point d’appui 1 mètre
Poids : 1,14 kg au mètre linéaire

Lambourde 80 x 60 mm – 4 m

(FD1893 – NL2847)

Alliage d’aluminium EN AW 6063 (T5)
Laquage noir mat RAL 9005
Une face platelage et une face dallage
Entraxe entre point d’appui 2 mètres
Poids : 1,72 kg au mètre linéaire

Lambourde 120 x 60 mm – 4 m

(FD1894 – NL2848)

Alliage d’aluminium EN AW 6063 (T5)
Laquage noir mat RAL 9005
Une face platelage et une face dallage
Entraxe entre point d’appui 3 mètres
Poids : 2,45 kg au mètre linéaire

Les équerres STRUCTURAL®

Équerre d'aboutage des lames de terrasse

(FD1895 – NL2849)

Alliage d’aluminium EN AW 6063 (T5)
Permet un aboutage optimal des lames de terrasse
Rail de 2 mètres re-coupable pour un usage optimisé
Pose facile avec un ergot de maintien pour un vissage pratique
Profilé pour résister aux charges lourdes

Adapté et re-coupable

Ce système d’aboutage de lames de terrasse évite de recourir à un double lambourdage
Positionnable n’importe où le long de la lambourde, il permet tous les styles de joint de pose
Re coupable facilement l’équerre s’ajuste à toutes les largeurs de lames
Idéal pour l’aboutage sur une structure montée sur plots réglables

Pose avec clips ou avec vis

Compatible avec la pose avec clips latéraux ou avec vis traversantes
Ce support offre la surface nécessaire pour placer une fixation dissociée sur chacun des bouts de lame tel qu’il est recommandé pour l’aboutage.
L ’épaisseur d’aluminium d’au moins 3 mm permet une bonne accroche de la vis pour une fixation ferme

Les composant du concept STRUCTURAL®

Les équerres et accessoires

  • Equerre d’angle pliable
    • • Pièce de jonction en angle entre les lambourdes
    • • Pré-percée et design facilitant le vissage
    • • Pliable pour s’adapter à la géométrie de la structure
  • Equerre plate à 90°
    • • Permet l’installation d’éléments verticaux
    • • Idéal pour réaliser des emmarchements
    • • Pré-percée pour faciliter le vissage
  • Equerre de fixation
    • • Fixation dans le sol ou pour la réalisation d’un double lambourdage
    • • Pré-percé, design facilitant la pose et autorisant le calage
    • • Permet la pose de ballast sur les structures non fixées au sol
  • Manchon d’aboutage de lambourdes
    • • Permet l’aboutage entre les lambourdes
    • • Compatible avec les 3 sections de lambourdes
    • • 18 cm de long avec marquage pratique indiquant le milieu
  • Bande EPDM
    • • Bandes autoadhésives
    • • 5 mm d’épaisseur – 10 mm de large
    • • 2 x 10 mètres linéaires
  • Vis inox auto-forante
    • • Vis inox AISI 410 de 16 mm de long à tête Hexagonale
    • • Capacité de perçage dans l’aluminium : 5 mm
    • • Boite de 100 pcs - Vis unique pour l’ensemble des équerres et accessoires
  • Cornière de finition
    • • l 35 x h 60 mm - Longueur 2 m
    • • Laquée noir mat RAL 9005

Les accessoires Structural® sur lambourdes 40x60 mm

Tous les accessoires STRUCTURAL® s’appliquent sur les différentes sections de lambourde du concept : 40x60, 80 x 60 ou 120 x 60 mm.

Le manchon et ces équerres permettent de très nombreuses combinaisons entre lambourdes pour réaliser une multitude de structures de terrasse pour répondre aux contraintes ou aux inspirations.

La destination de la terrasse, les charges attendues, le type de sol, la pente à couvrir ou l’élévation de l’ouvrage détermineront la ou les  sections de lambourde à choisir et la façon de les assembler.

Les accessoires Structural® sur lambourdes 80x60 mm

Structure recommandée pour les charges plus lourdes et les fortes sollicitations

Les accessoires Structural® sur lambourdes 120x60 mm

Structure recommandée pour la pose sur vis de fondation ou les charges extrêmes

Fixations pour platelage sur STRUCTURAL®

Clips Cobra HYBRID


Hybrid 8-25 pour la pose de bois durs (FD0984-NL2662)
Hybrid 7-22 pour la pose de bambou ou bois thermo (FD1334-NL2661)
Hybrid 8-18 pour la pose de composite (FD0993-NL2174)

Entretoise AIR SPACER (FD1040 – NL2619)

Assure une ventilation entre les lames et les lambourdes
Compatible avec les clips Cobra Hybrid et les vis standard
Polyamide recyclé : résistant aux UV, à la chaleur et au gel

Vis Inox pour lambourde aluminium

Pointe auto-foreuse pour le bois et l’aluminium
Emprunte TORX profonde
Tailles adaptées aux différentes épaisseurs de platelage

Profil dessiné pour une pose facile

(1) 2 guides pour positionner parfaitement les clips Hybrid et le Air spacer
(2) 1 sillon de perçage central
(3) Paroi de 3 mm d’aluminium pour une accroche ferme du vissage
(4) 2 bandes latérales adaptés à la pose des bandes d’EPDM

Pose de platelage sur STRUCTURAL®

 Avec clips ou avec vis

Installation de STRUCTURAL® sur plots réglables

Surplot AL60 pour plots NIVO

(FD1357 – NL)

Disque de clipsage pour lambourde de 60 mm à poser sur le plot à dalles NIVO

Tête de plots NIVO PLUS

(FD1810 – NL)

Tête de plot NIVO+ permettant de clipser une lambourde de 60 mm

Facile, rapide et adapté

Pose et dépose des lambourdes sur plot par simple clipsage.
Les performances de STRUCTURAL offrent une portée de 1 à 3 mètres entre les appuis selon la section de la lambourde.



Grace à STRUCTURAL® les plots périphériques peuvent être dissimulés en étant positionnés à l’intérieur d’un lambourdage adapté. Idéal pour la finition de la terrasse.

Installation sur vis de fondation

Une fondation alternative qui répond aux contraintes de niveau et de sol

Les lambourdes STRUCTURAL permettent un double lambourdage pour la pose sur vis de fondation
Montage sur la tête réglable de la vis de fondation et connexion entre lambourdes avec l’équerre de fixation STRUCTURAL
Le système offre des portées et des porte-à-faux exceptionnels

Contraintes de niveau et de sol

Sections des solives
Portées max 60x40 60x80 60x120 Porte à faux
Lambourde
60x40
0,85 m 1,30 m 1,80 m 15 à 18,5 cm
Lambourde
60x80
X 1,15 m 1,45 m 30 à 41 cm
Lambourde
60x120
X X 1,30 m 50 à 65 cm

Documents Techniques

  • Fiche produit STRUCTURAL®.pdf
