Une solution performante, polyvalente et durable

Garantie 25 ans

Conforme au DTU 51-4

Très stable

Tout savoir

Assemblage rapide et facile
Modulable et démontable
Excellente résistance mécanique
Précision et régularité - Planéité parfaite
Pose sur élévations et sur tous types de sols
Polyvalent pour la pose de platelage ou de dallage
Imputrescible - Résiste aux intempéries et aux parasites
Durable - Performances qui ne s’altèrent jamais

Un système Durable et Polyvalent

Une terrasse pour la vie !

Le système STRUCTURAL® vous assure une structure imputrescible qui résiste parfaitement à l’humidité et aux moisissures offrant une durée de vie incomparable.

Les lambourdes en aluminium sont adaptées à tous types d'environnements et de conditions. Contrairement aux structures en bois, les lambourdes en aluminium ne sont sujet à aucune déformation ou altération de leurs qualités.

Éléments porteurs performants et légers, les lambourdes STRUCTURAL sont parfaitement adaptées pour la conception de structures en élévation sur plots réglables ou sur vis de fondation. Ainsi STRUCTURAL se pose sur tout type de sol qu’il soit dur, stabilisé, meuble ou étanche.

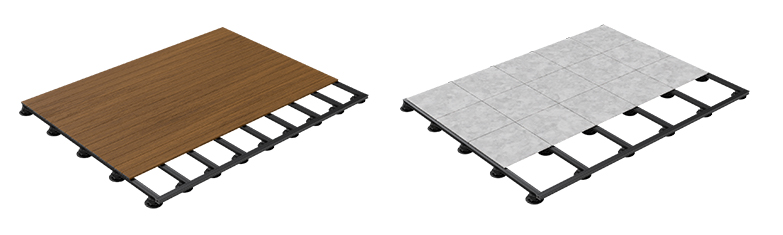

Sa modularité permet de répondre à de nombreuses contraintes aussi bien pour l’installation de lames de terrasse en composite ou en bois, que pour la pose de dallage en grés cérame.

Le coeur du système STRUCTURAL®

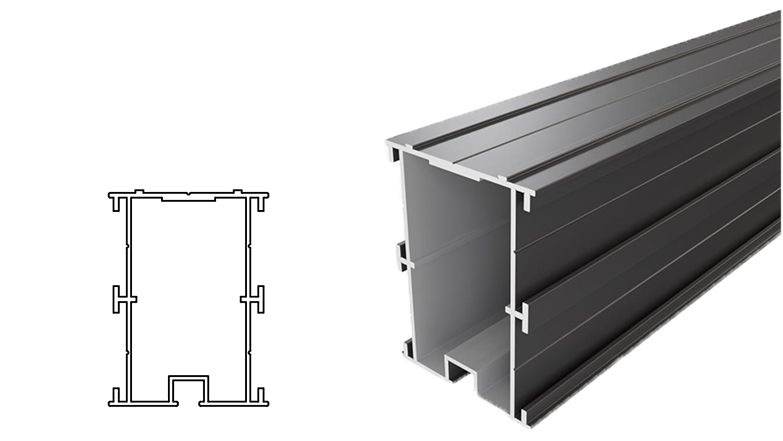

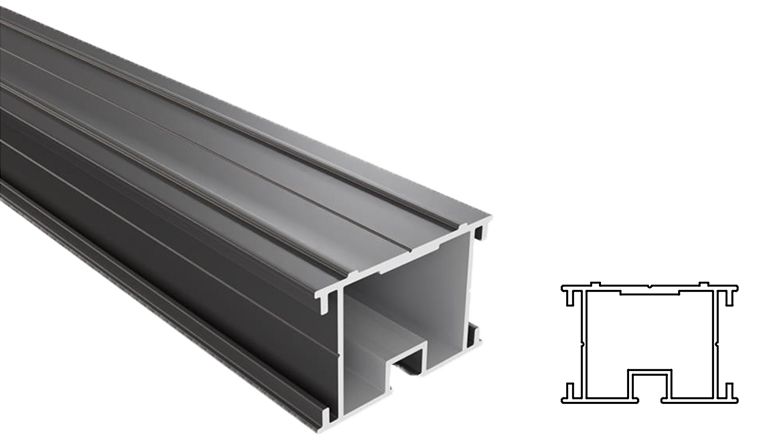

Lambourde 40 x 60 mm – 4 m et 2,3 m

(FD1900 – NL2853 / FD1892 – NL2846)

• Alliage d’aluminium EN AW 6063 (T5)
• Laquage noir mat RAL 9005
• Une face platelage et une face dallage
• Entraxe entre point d’appui 1 mètre
• Poids : 1,14 kg au mètre linéaire

Lambourde 80 x 60 mm – 4 m

(FD1893 – NL2847)

• Alliage d’aluminium EN AW 6063 (T5)
• Laquage noir mat RAL 9005
• Une face platelage et une face dallage
• Entraxe entre point d’appui 2 mètres
• Poids : 1,72 kg au mètre linéaire

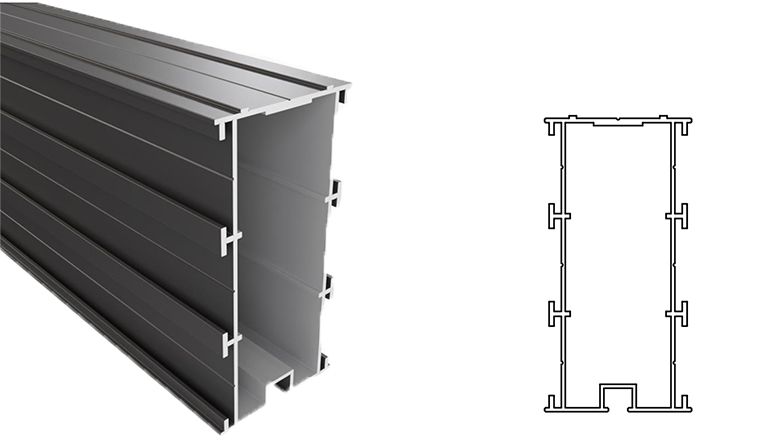

Lambourde 120 x 60 mm – 4 m

(FD1894 – NL2848)

• Alliage d’aluminium EN AW 6063 (T5)
• Laquage noir mat RAL 9005
• Une face platelage et une face dallage
• Entraxe entre point d’appui 3 mètres
• Poids : 2,45 kg au mètre linéaire

Les équerres STRUCTURAL®

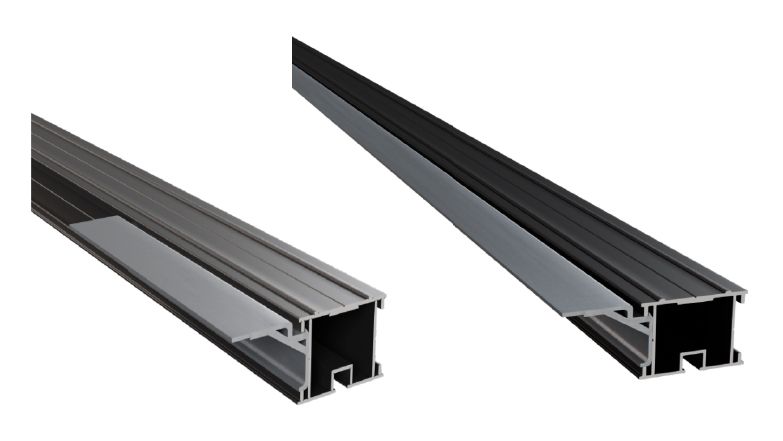

Équerre d'aboutage des lames de terrasse

(FD1895 – NL2849)

• Alliage d’aluminium EN AW 6063 (T5)
• Permet un aboutage optimal des lames de terrasse
• Rail de 2 mètres re-coupable pour un usage optimisé
• Pose facile avec un ergot de maintien pour un vissage pratique
• Profilé pour résister aux charges lourdes

Adapté et re-coupable

• Ce système d’aboutage de lames de terrasse évite de recourir à un double lambourdage
• Positionnable n’importe où le long de la lambourde, il permet tous les styles de joint de pose
• Re coupable facilement l’équerre s’ajuste à toutes les largeurs de lames
• Idéal pour l’aboutage sur une structure montée sur plots réglables

Pose avec clips ou avec vis

• Compatible avec la pose avec clips latéraux ou avec vis traversantes
• Ce support offre la surface nécessaire pour placer une fixation dissociée sur chacun des bouts de lame tel qu’il est recommandé pour l’aboutage.
• L ’épaisseur d’aluminium d’au moins 3 mm permet une bonne accroche de la vis pour une fixation ferme

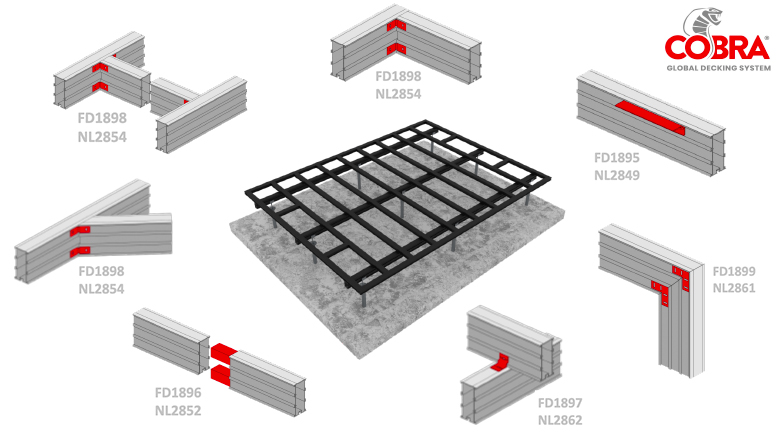

Les composant du concept STRUCTURAL®

Les équerres et accessoires

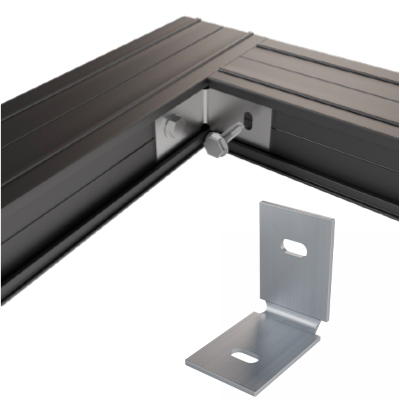

Equerre d’angle pliable
- • Pièce de jonction en angle entre les lambourdes
- • Pré-percée et design facilitant le vissage
- • Pliable pour s’adapter à la géométrie de la structure

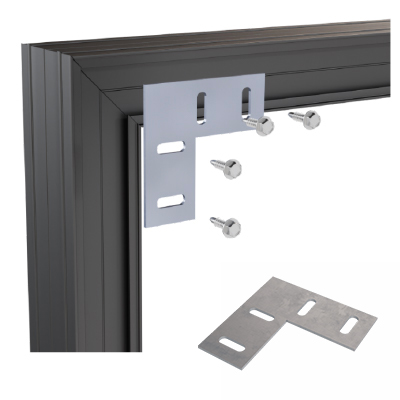

Equerre plate à 90°
- • Permet l’installation d’éléments verticaux
- • Idéal pour réaliser des emmarchements
- • Pré-percée pour faciliter le vissage

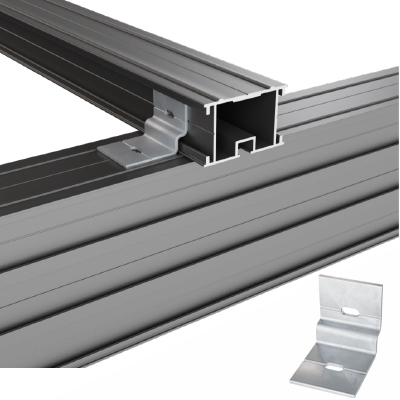

Equerre de fixation
- • Fixation dans le sol ou pour la réalisation d’un double lambourdage
- • Pré-percé, design facilitant la pose et autorisant le calage
- • Permet la pose de ballast sur les structures non fixées au sol

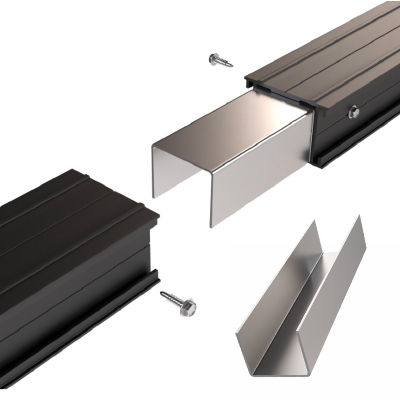

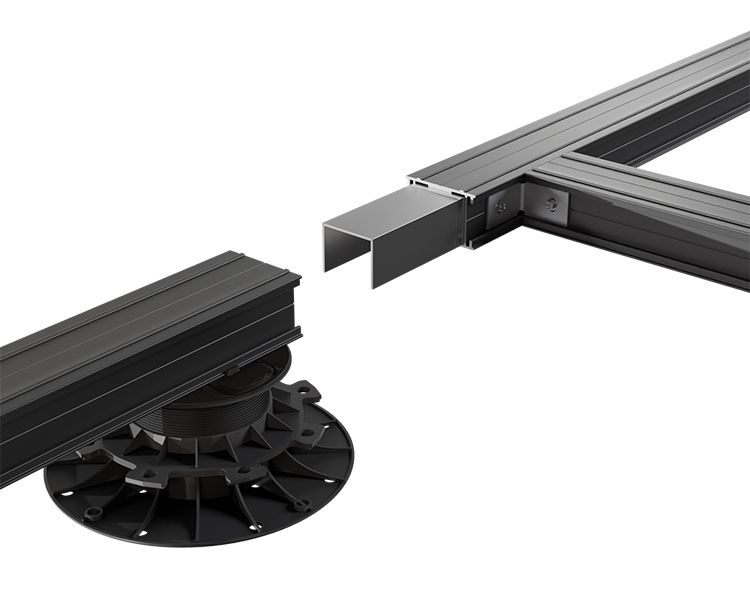

Manchon d’aboutage de lambourdes
- • Permet l’aboutage entre les lambourdes
- • Compatible avec les 3 sections de lambourdes
- • 18 cm de long avec marquage pratique indiquant le milieu

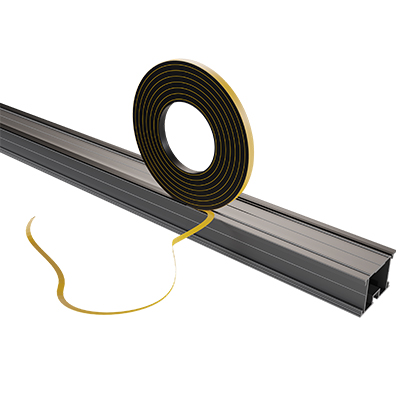

Bande EPDM
- • Bandes autoadhésives
- • 5 mm d’épaisseur – 10 mm de large
- • 2 x 10 mètres linéaires

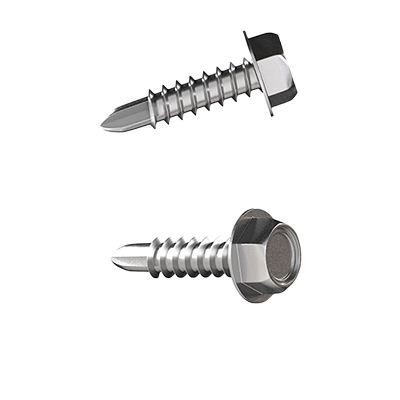

Vis inox auto-forante
- • Vis inox AISI 410 de 16 mm de long à tête Hexagonale
- • Capacité de perçage dans l’aluminium : 5 mm
- • Boite de 100 pcs - Vis unique pour l’ensemble des équerres et accessoires

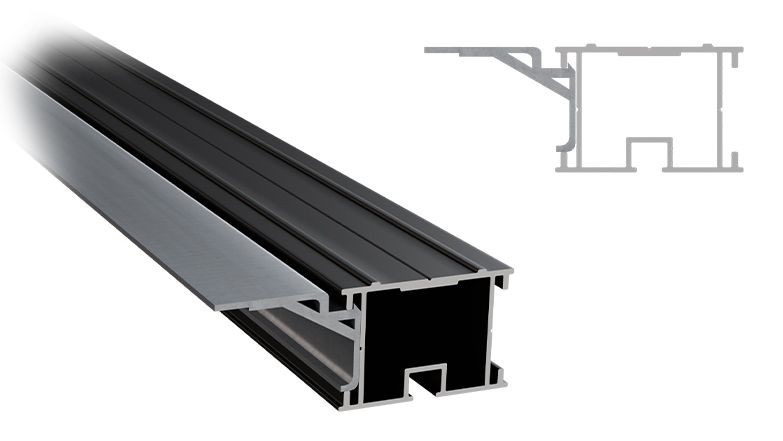

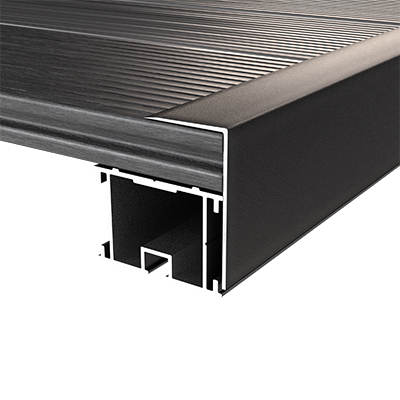

Cornière de finition
- • l 35 x h 60 mm - Longueur 2 m
- • Laquée noir mat RAL 9005

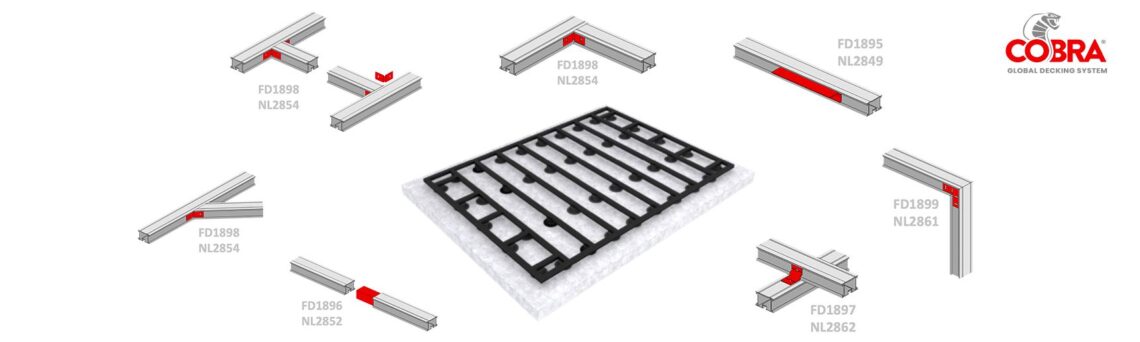

Les accessoires Structural® sur lambourdes 40x60 mm

Tous les accessoires STRUCTURAL® s’appliquent sur les différentes sections de lambourde du concept : 40x60, 80 x 60 ou 120 x 60 mm.

Le manchon et ces équerres permettent de très nombreuses combinaisons entre lambourdes pour réaliser une multitude de structures de terrasse pour répondre aux contraintes ou aux inspirations.

La destination de la terrasse, les charges attendues, le type de sol, la pente à couvrir ou l’élévation de l’ouvrage détermineront la ou les sections de lambourde à choisir et la façon de les assembler.

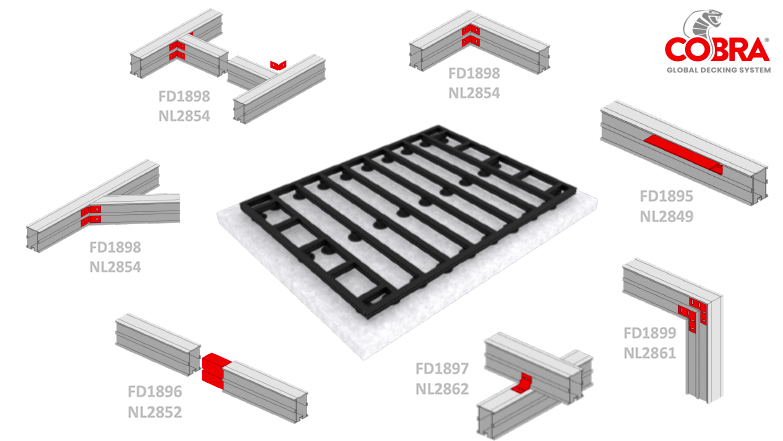

Les accessoires Structural® sur lambourdes 80x60 mm

Structure recommandée pour les charges plus lourdes et les fortes sollicitations

Les accessoires Structural® sur lambourdes 120x60 mm

Structure recommandée pour la pose sur vis de fondation ou les charges extrêmes

Fixations pour platelage sur STRUCTURAL®

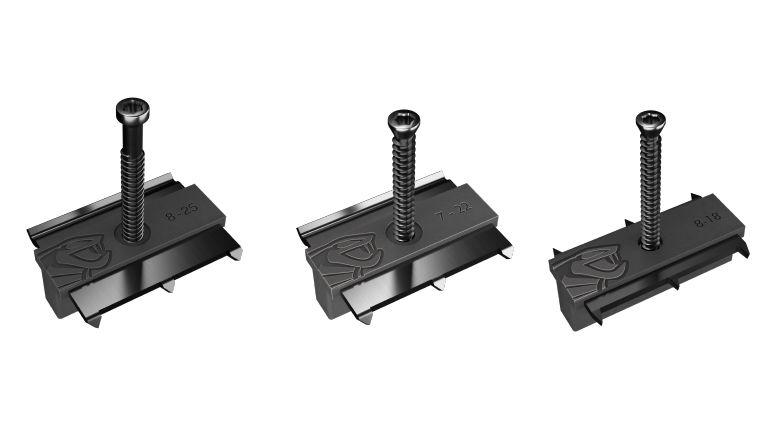

Clips Cobra HYBRID

• Hybrid 8-25 pour la pose de bois durs (FD0984-NL2662)
• Hybrid 7-22 pour la pose de bambou ou bois thermo (FD1334-NL2661)
• Hybrid 8-18 pour la pose de composite (FD0993-NL2174)

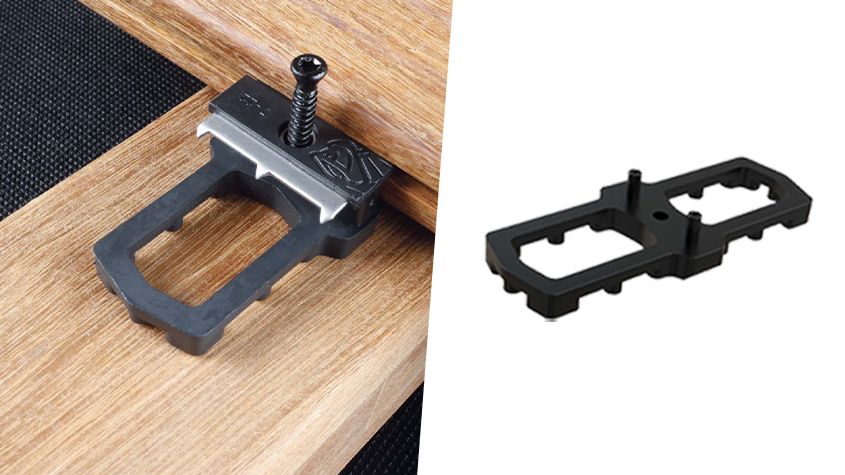

Entretoise AIR SPACER (FD1040 – NL2619)

• Assure une ventilation entre les lames et les lambourdes
• Compatible avec les clips Cobra Hybrid et les vis standard
• Polyamide recyclé : résistant aux UV, à la chaleur et au gel

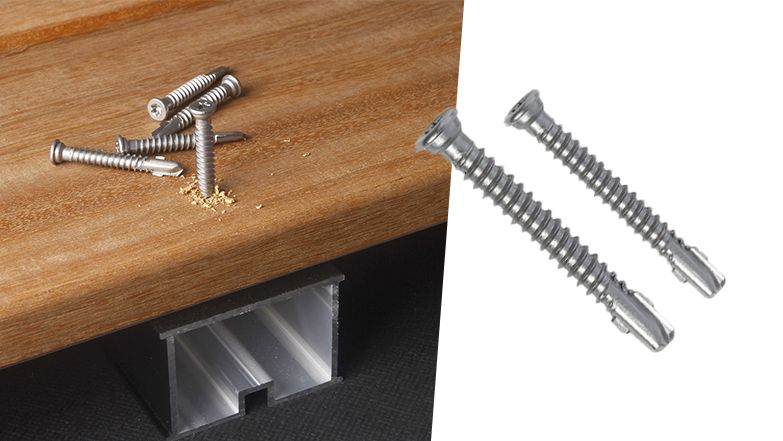

Vis Inox pour lambourde aluminium

• Pointe auto-foreuse pour le bois et l’aluminium
• Emprunte TORX profonde
• Tailles adaptées aux différentes épaisseurs de platelage

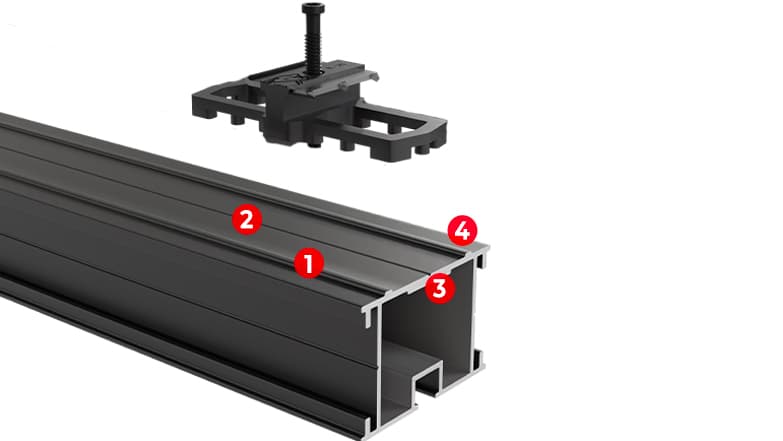

Profil dessiné pour une pose facile

(1) 2 guides pour positionner parfaitement les clips Hybrid et le Air spacer
(2) 1 sillon de perçage central
(3) Paroi de 3 mm d’aluminium pour une accroche ferme du vissage
(4) 2 bandes latérales adaptés à la pose des bandes d’EPDM

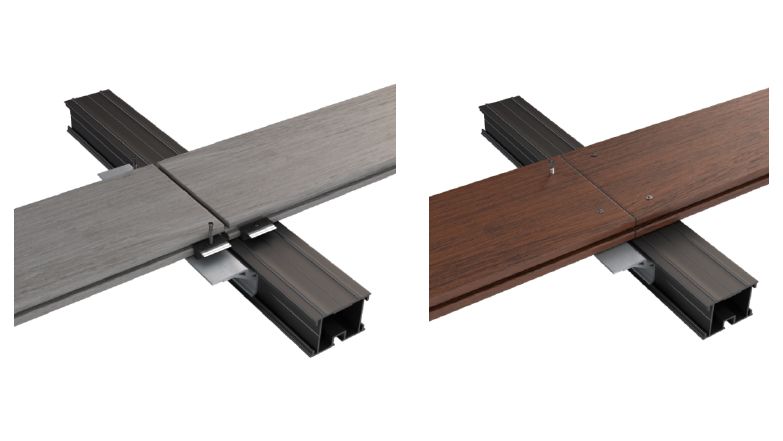

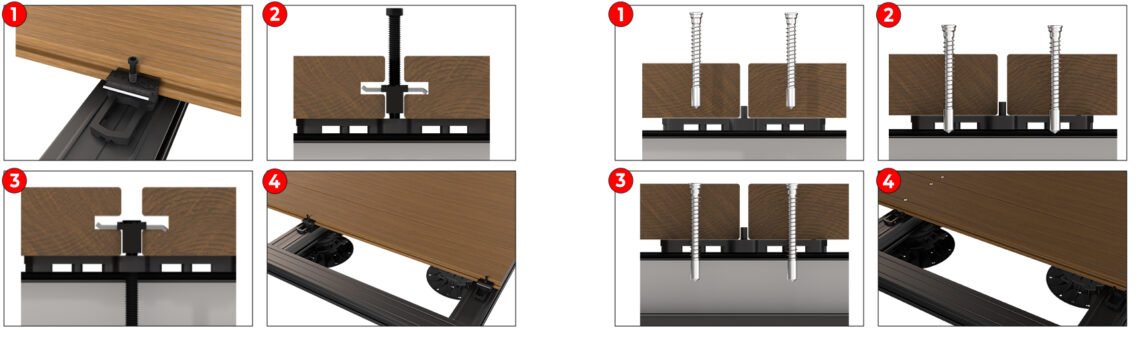

Pose de platelage sur STRUCTURAL®

Avec clips ou avec vis

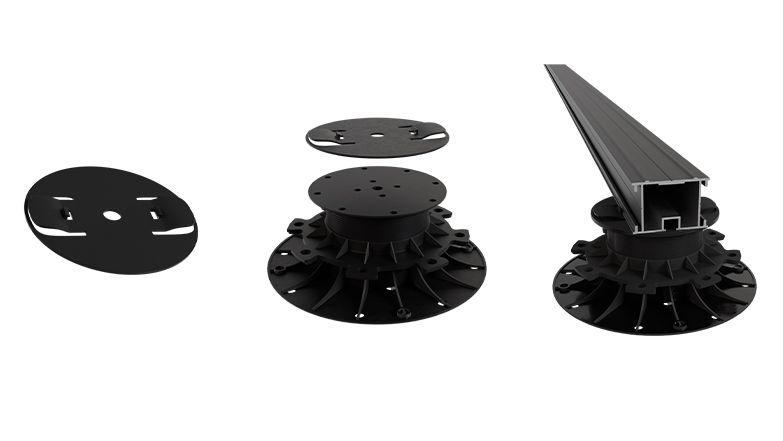

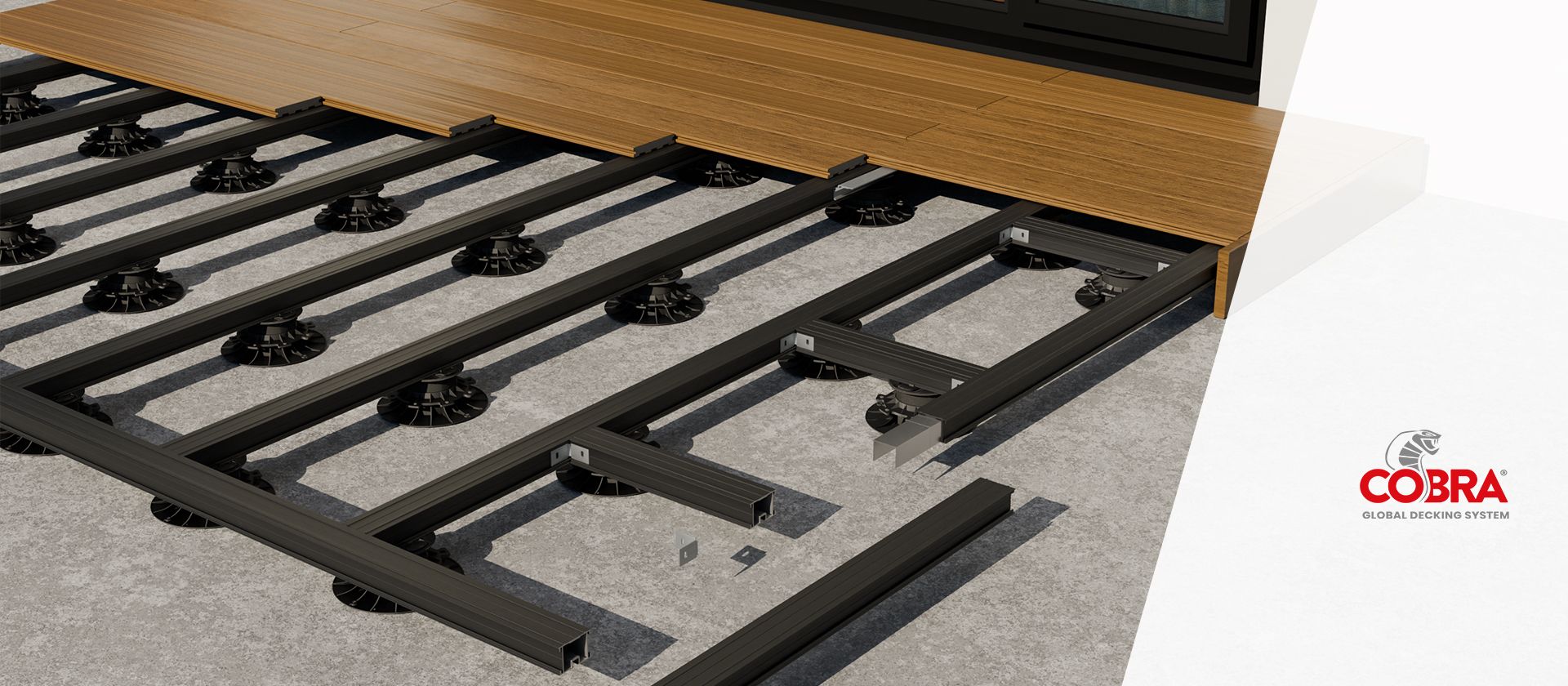

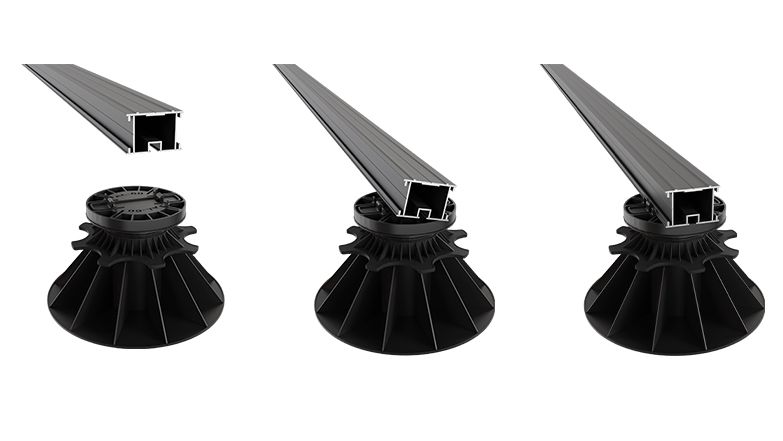

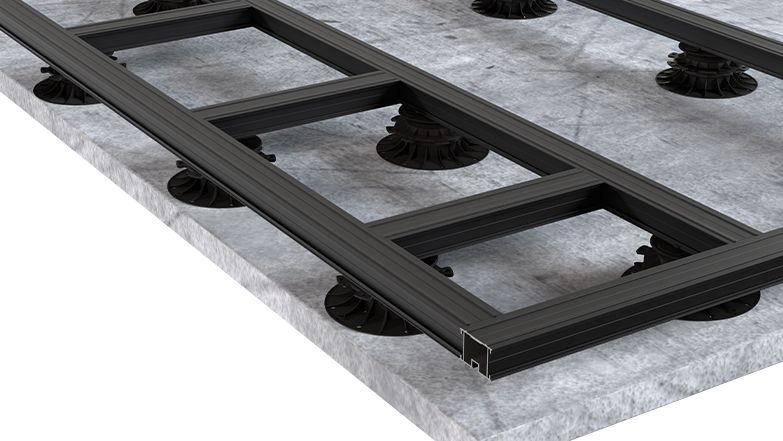

Installation de STRUCTURAL® sur plots réglables

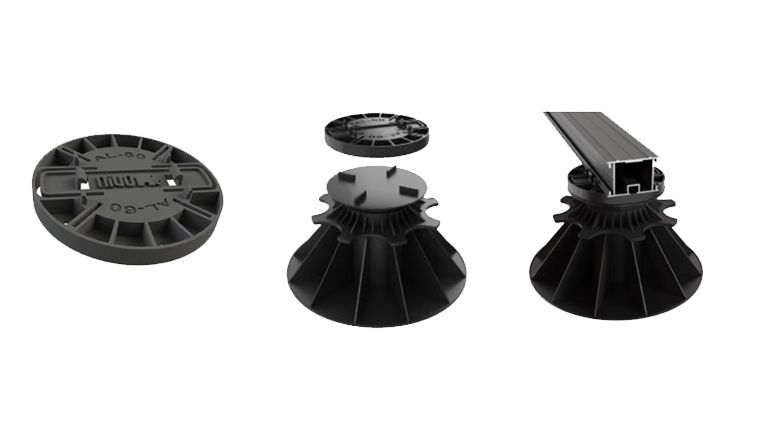

Surplot AL60 pour plots NIVO

(FD1357 – NL)

• Disque de clipsage pour lambourde de 60 mm à poser sur le plot à dalles NIVO

Tête de plots NIVO PLUS

(FD1810 – NL)

• Tête de plot NIVO+ permettant de clipser une lambourde de 60 mm

Facile, rapide et adapté

• Pose et dépose des lambourdes sur plot par simple clipsage.
• Les performances de STRUCTURAL offrent une portée de 1 à 3 mètres entre les appuis selon la section de la lambourde.

Grace à STRUCTURAL® les plots périphériques peuvent être dissimulés en étant positionnés à l’intérieur d’un lambourdage adapté. Idéal pour la finition de la terrasse.

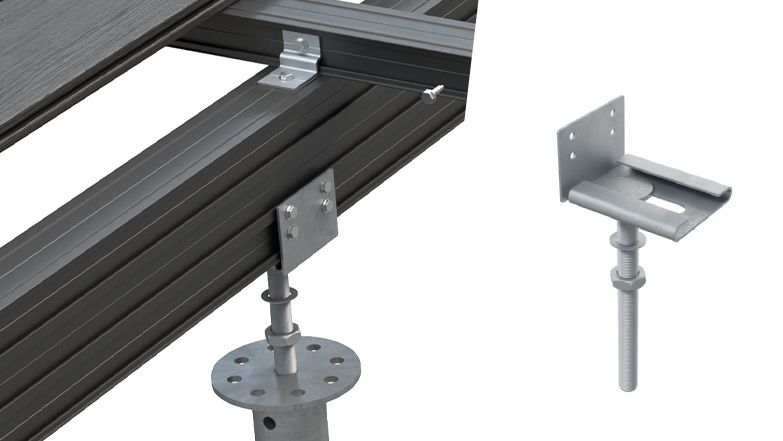

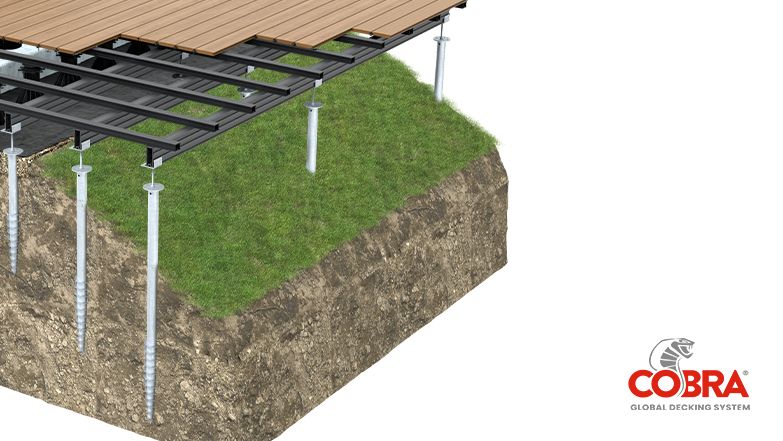

Installation sur vis de fondation

Une fondation alternative qui répond aux contraintes de niveau et de sol

• Les lambourdes STRUCTURAL permettent un double lambourdage pour la pose sur vis de fondation
• Montage sur la tête réglable de la vis de fondation et connexion entre lambourdes avec l’équerre de fixation STRUCTURAL
• Le système offre des portées et des porte-à-faux exceptionnels

Contraintes de niveau et de sol

Sections des solives
Portées max	60x40	60x80	60x120	Porte à faux
Lambourde 60x40	0,85 m	1,30 m	1,80 m	15 à 18,5 cm
Lambourde 60x80	X	1,15 m	1,45 m	30 à 41 cm
Lambourde 60x120	X	X	1,30 m	50 à 65 cm

Documents Techniques

FICHE_TECHNIQUE_STRUCTURAL®.pdf
