Clip de fixation Cobra® HYBRID 7-22

Idéal pour la pose de terrasse en bois stable

Grande stabilité
Rapide à installer
Inox
Tout savoir
  • Démontage individuel des lames possible
  • Vis pré-installée : pose simplifiée et rapide
  • Ailette asymétrique en acier Inoxydable (Inox) 304
  • Système breveté (n° DM203548)
  • Clip adapté aux lames thermomodifiées et bambou de 18 à 24 mm d'épaisseur
  • Fixation invisible

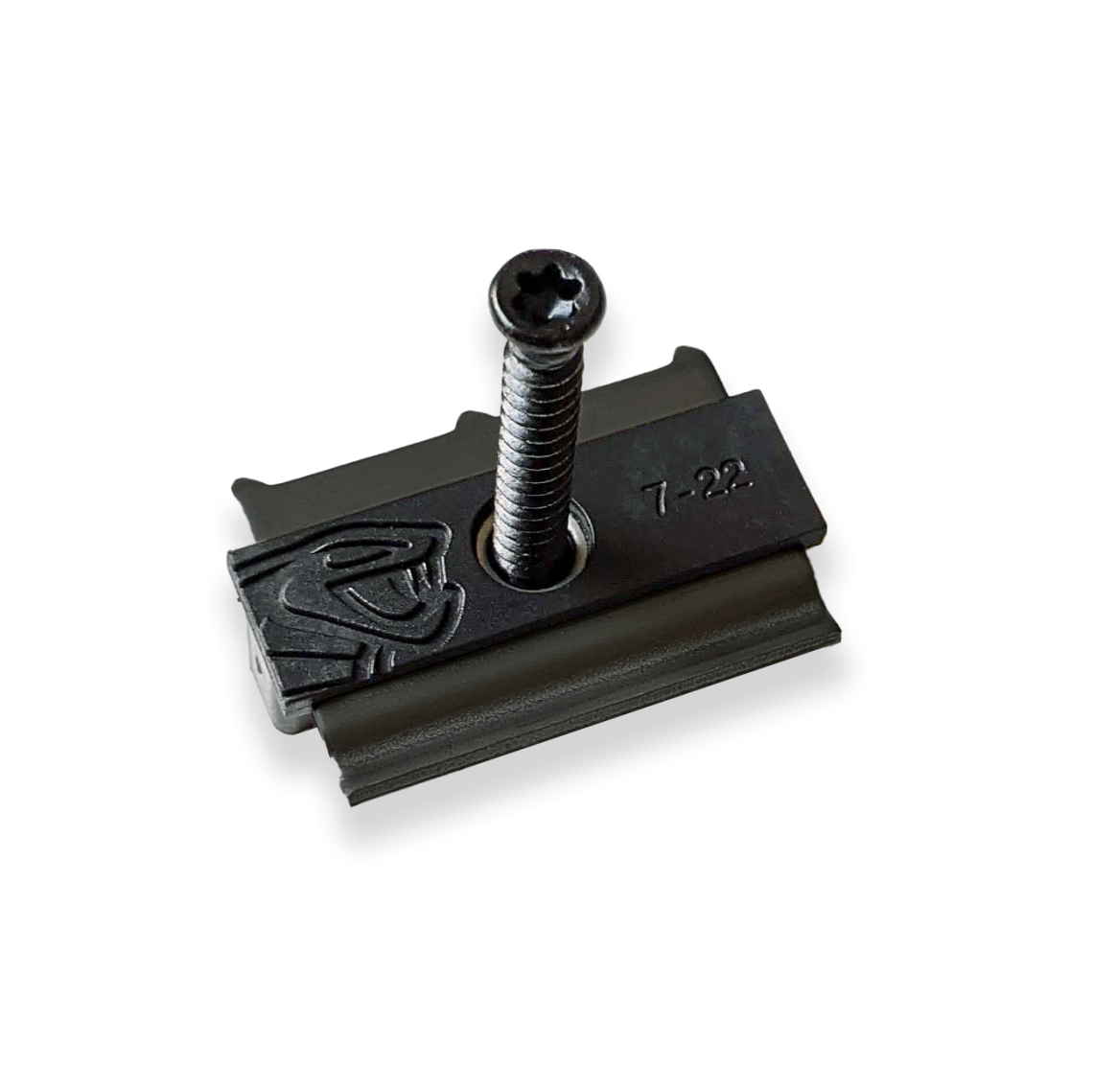

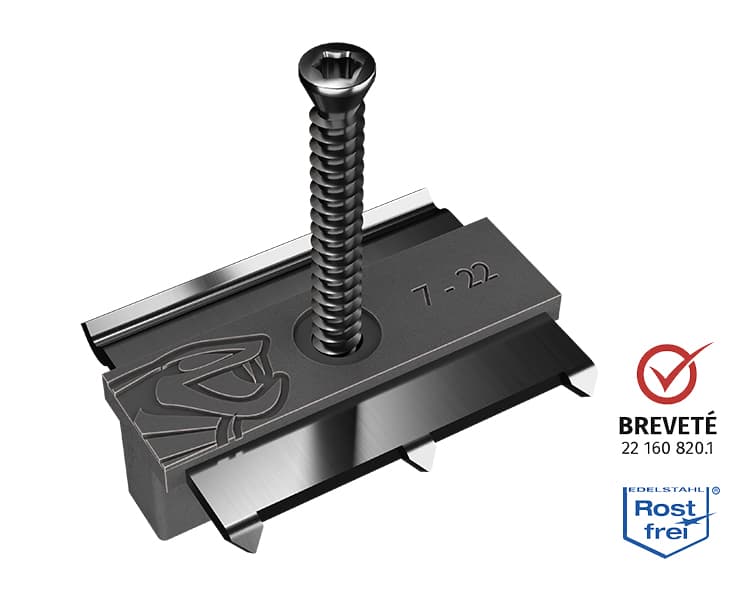

Le concept du clip Cobra® Hybrid 7-22

Le clip Cobra® Hybrid 7-22 est un clip particulièrement adapté aux bois stables, comme les bois thermo-chauffés et les lames de terrasse en bambou. La couleur noir mat permet d'éviter les reflets du soleil. Les crochets asymétriques en Inox 304 permettent de garantir un maintien et une stabilité efficace des lames contre les lambourdes tout en autorisant le mouvement nécessaire du platelage. Bi-matière avec sa base en polypropylène, le clip pour terrasse Cobra® Hybrid 7-22 permet d'économiser jusqu'à 30% du temps de pose comparé à une pose de clips standards.

Le clip Cobra® 7-22 fait partie de la gamme de clips Cobra® Hybrid :

  1. Clip Cobra® 7-22 pour terrasse en bambou et bois termo-traité
  2. Clip Cobra® 8-18 pour terrasse en bois composite
  3. Clip Cobra® 8-25 pour terrasse en bois dur

Vidéo d'installation du clip Cobra® Hybrid 7-22

Les caractéristiques du Clip Cobra® Hybrid 7-22

Matériaux
• Clip : Inox 304 (A2) + Polypropylène
• Vis : Inox 410 (C1)

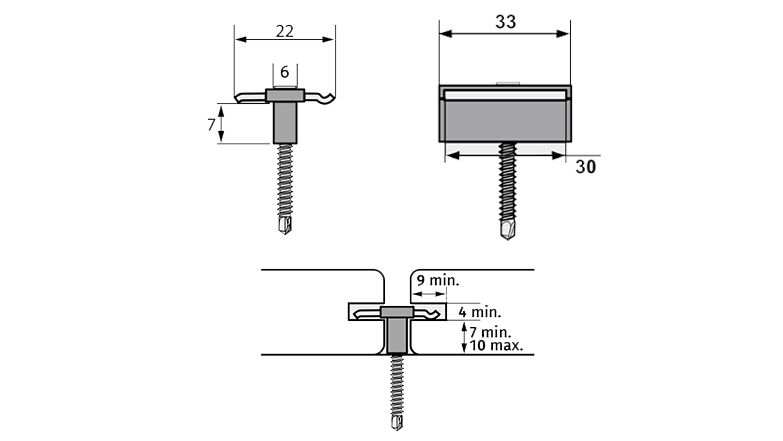

Dimensions
• Vis : 4,5mm (largeur) x 40 mm (longueur)
• Epaisseur de la plaque d’inox : 1,5mm
Conditionnement
• 90 clips avec vis pré-intégrées
• 1 embout Torx

Le clip Cobra® Hybrid 7-22 est compatible avec les lames de terrasse en bambou et en bois thermo-modifié, pour une pose sur lambourdes en bois ou en aluminium.

L'épaisseur de paroi de la lambourde en aluminium doit être de 2 mm minimum.

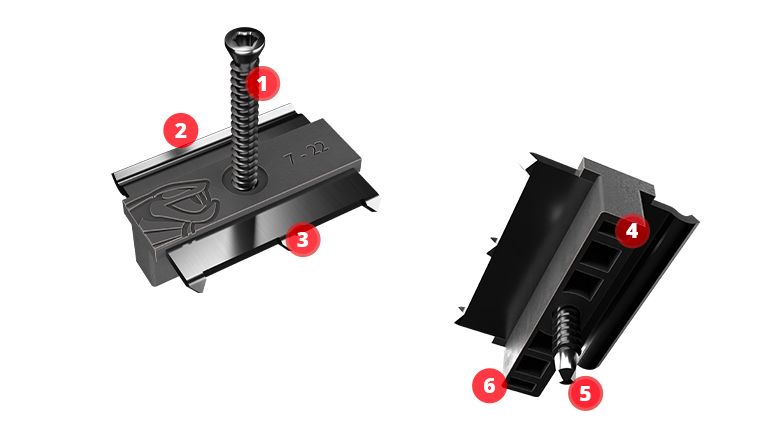

Un Clip bi-matière : Exclusif & Innovant

1 - Vis en inox : emprunte Torx offrant confort et précision

2 - Ailette en inox : AISI 304 de 30 mm de large et 1,20 mm d’épaisseur

3 - Clip asymétrique en inox : un côté comprenant 3 griffes et un côté bombé pour un positionnement optimal et pour faciliter la dilatation du bois

4 - Structure alvéolaire qui absorbe les mouvements du platelage

5 - Pointe autoforante permettant une fixation dans le bois ou l’aluminium

6 - Corps en polypropylène : noir anti-UV avec une largeur de 6mm

La vis du clip Hybrid 7-22 S ET M

Pour une mise en oeuvre facile & rapide

Vis 4.2 x 27 mm taille S et 35 mm taille M en Inox AISI410
Emprunte Torx TX15
Pointe autoforante
Capacité de perçage dans l’aluminium : 3 mm
Perçage dans du bois dur d’une densité jusque 800 kg/m3
Tête réduite de diamètre 6 mm
Laquée noire

La vis du clip Hybrid 7-22 L

Vis 4.8 x 43 mm taille L en Inox AISI410
Emprunte Torx TX20
Pointe autoforante
Capacité de perçage dans l’aluminium : 4 mm
Perçage dans du bois dur d’une densité jusque 900 kg/m3
Tête réduite de diamètre 6 mm
Laquée noire

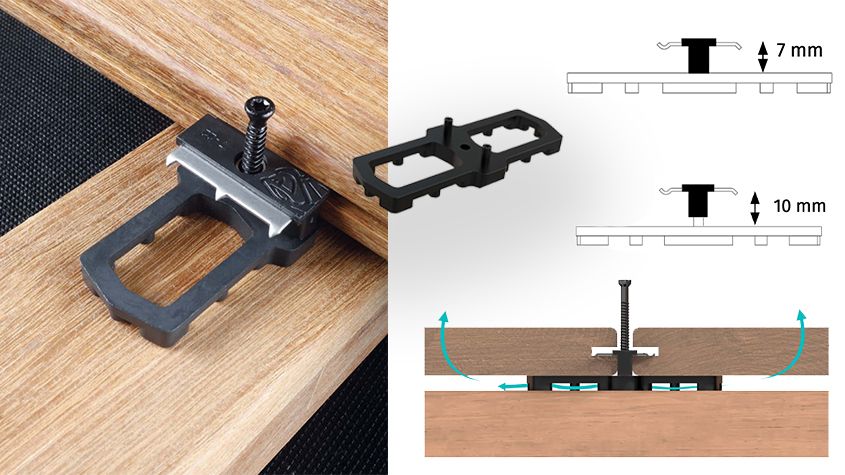

En option : la cale AIRSPACER

Utilisée pour favoriser la ventilation entre la lambourde et le bois, cette accessoire n'affecte pas l’action du clip de fixation et les mouvements du bois.

Son design adapté s’intègre parfaitement sous la base alvéolaire des clips pour une pose facile et rapide.

La cale Airspacer contribue à limiter l’effet de cisaillement sur la vis de fixation.

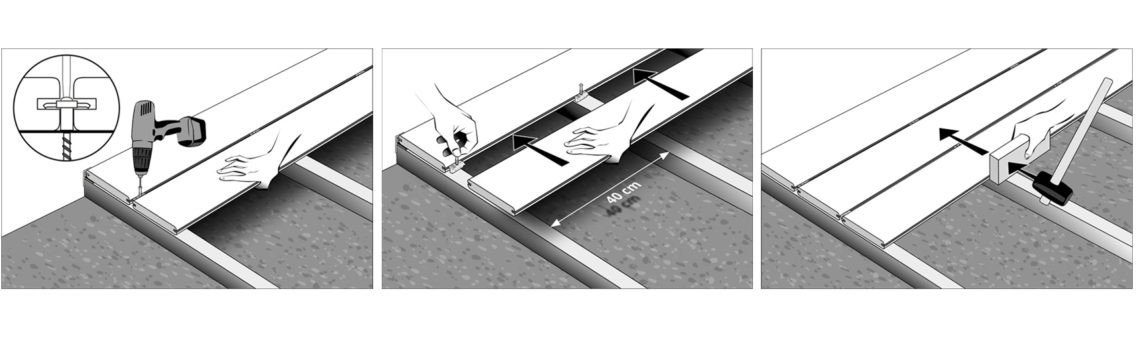

Étapes de la pose d'une terrasse avec les clips Cobra® Hybrid 7-22

ÉTAPE 1.

Fixer le clip Start/End puis poser la première lame de terrasse.

ÉTAPE 2.

Poser le clip (côté griffes) dans la rainure de la lame puis emboiter la lame suivante (côté bombé) jusqu’en butée sur la cale du clip.

ÉTAPE 3.

Visser le clip tout en maintenant la lame de terrasse. Utiliser un maillet pour la bonne insertion de la lame.

ÉTAPE 4.

Répéter l’opération jusqu’à la dernière lame et terminer avec le clip Start/end final.



L’usage de serre-joints est recommandé pour un vissage optimal et rapide des clips Hybrid.

La conception et le développement de ce clip ont été pensée pour rendre les installations de terrasse beaucoup plus rapides, et moins contraignantes.

Gagnez jusqu'à 30% de temps de pose avec nos clips de fixation.

Important : l'aboutage des lames



Pour l'aboutage des deux lames, il est essentiel de doubler la lambourde pour pouvoir fixer deux clips distincts à chaque extrémité de la lame.

La distance maximum entre deux lambourdes est de 40 centimètres.

Un clip universel

Le clip Cobra Hybrid 7-22 est utilisable sur tout type de lambourdes, qu'elles soient en bois ou en aluminium, grâce à sa vis autoforeuse ultra-performante.

Les crochets sont fabriqués en Inox 304, fréquemment utilisé en accessoires et outillage d'extérieur. Ce matériau garantit la dureté du clip, assure le meilleur maintien possible de la lame contre les lambourdes, tout en atténuant la dilatation des lames.

Une forte résistance à l'arrachement

Nos ingénieurs ont développé ce produit avec deux matériaux complémentaires et innovants qui en font un accessoire de terrasse révolutionnaire. Le clip Cobra® Hybrid 7-22 et sa vis sont insensibles à l'oxydation, résistent aux très fortes températures et à tout type d'attaque extérieure (gel, chlore, insectes, humidité...)

La résistance à l'arrachement varie selon le type de lambourde : 320 kg sur lambourde bois exotique, 135 kg sur lambourde bois résineux et 205 kg sur lambourde aluminium.

Concernant les projets dans un environnement dits "pollués", à proximité immédiate de la côte (- de 50 mètres) ou dans un environnement confiné (peu de ventilation et dans une atmosphère salin constante), veuillez nous contacter.

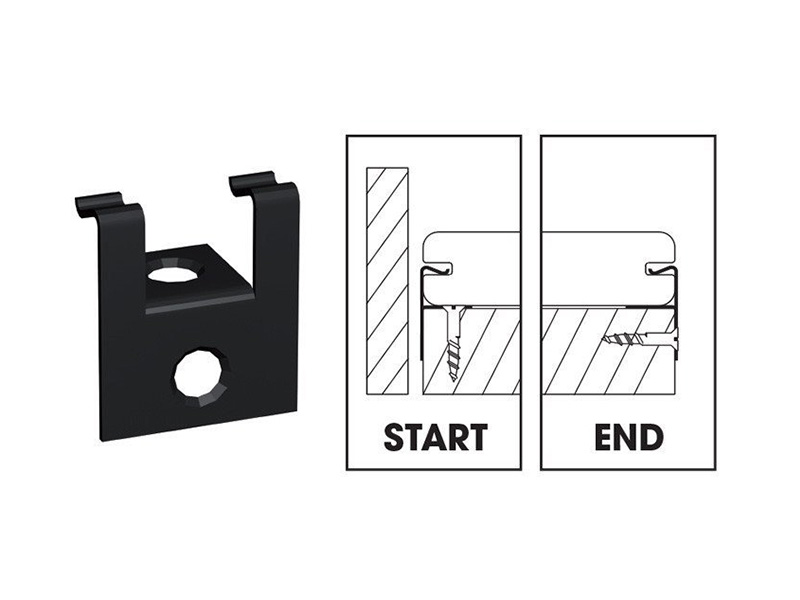

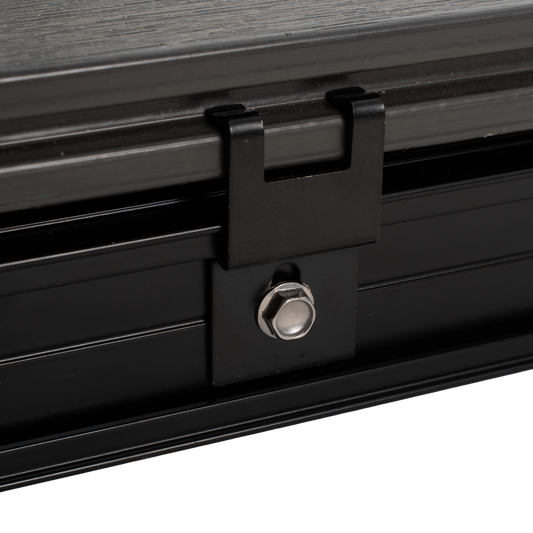

En option : Clip de départ et de fin

Le Start/End clip ou encore le clip de Départ et de Fin peut être utilisé en complément pour éviter toute trace de vis apparente. Il s'agit d'un clip pour obtenir une finition très soignée et invisible.

A défaut d'utiliser ce clip, il est possible d'utiliser les vis inox Cobra® WPC colorée

Les étapes pour démonter et remonter rapidement une lame de terrasse

L'embout spécial permettant de visser et dévisser les clips est fourni d'office, de façon à vous faciliter la tâche. La possibilité de pouvoir démonter ou remplacer une lame est un gros avantage pour pouvoir accéder aux câbles sous le platelage sans avoir à démonter l'ensemble de l'installation.

Il est également possible d'utiliser des rivets, bien que l'ensemble ne serait plus démontable. Voici les étapes à suivre :

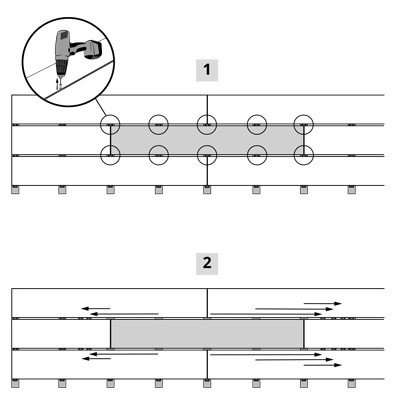

Étape 1

1. Dévisser les clips

2. Écarter les clips sur les extrémités

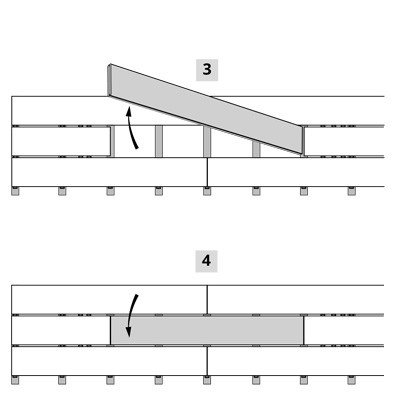

Étape 2

3. Retirer l'ancienne lame

4. Placer la nouvelle lame

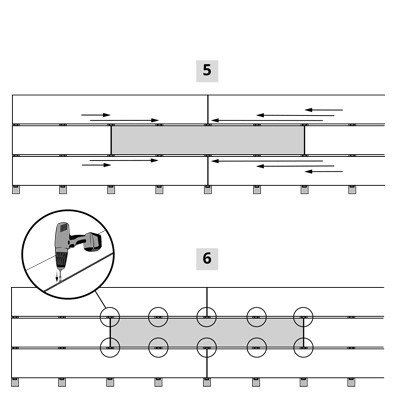

Étape 3

5. Replacer les clips

6. Visser la nouvelle lame

Documents Techniques

  • Fiche technique Clip 7-22.pdf
