Clip de fixation Cobra® HYBRID 8-25

Ideal pour la pose de terrasse en bois exotique

Inox AISI410
Installation simple et rapide
Résistant aux UV
Résistant à l'arrachement
Tout savoir
  • Rapide à installer - vis intégrée au clip
  • Vis 5.0x43mm en Inox AISI410
  • Compatible à toutes lambourdes - bois et aluminium
  • Compatible à tout type de lames bois exotique - épaisseur 20 - 25 mm
  • Fixation invisible - finition soignée
  • Résiste à l'arrachement sur lambourde exotique : 300 kg
  • Résiste à l'humidité et aux UV
  • Lames démontables

Le concept du Clip Cobra® Hybrid 8-25

Le clip Cobra® Hybrid 8-25 est une fixation bi-matière de couleur noir mat afin d'éviter les reflets lumineux. Les crochets asymétriques en Inox 304 permettent de garantir un maintient et une stabilité efficace des lames contre la lambourde, sans contraindre le mouvement nécessaire du bois. Une seule vis est nécessaire par clip grâce à sa tête auto-foreuse, un simple embout (fourni avec ses clips et vis) permet de l'installer sans pré-perçage sur la lambourde.

Ce clip pour terrasse est adapté aux lames en bois exotique (Essences stables et séchées KD) et bois thermo-modifié.

Le clip Cobra® 8-25 fait partie de la gamme de clips Cobra® Hybrid :

  1. Clip Cobra® 7-22 pour terrasse en bambou et bois termo-traité
  2. Clip Cobra® 8-18 pour terrasse en bois composite
  3. Clip Cobra® 8-25 pour terrasse en bois dur

Vidéo d'installation du clip Cobra® Hybrid 8-25

Les caractéristiques du Clip Cobra® Hybrid 8-25

Matériaux
• Coque en Polypropylène et renfort en Inox AISI304
• Vis en Inox AISI410 : 5.0x43mm

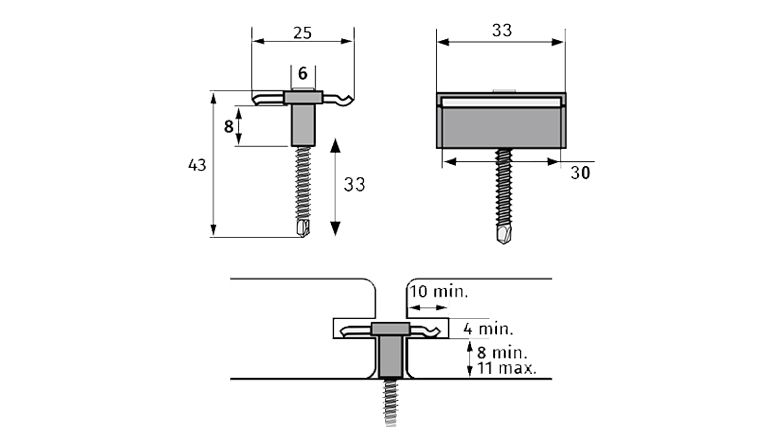

Dimensions
• Vis 5.0x43 mm
• Longueur de vis de 43 mm
Conditionnement
• 90 clips avec vis pré-intégrées
• 1 embout Torx

Le clip Cobra® Hybrid 8-25 est compatible avec tout type de lames en bois exotique, pour une pose sur lambourdes en bois ou en aluminium.

Les ailettes en Inox 304 assurent le bon maintien de la lame plaquée contre la lambourde tout en atténuant le mouvement des lames. D'un côté, l'ailette griffe accroche la lame, et de l'autre, l'ailette bombée maintient la lame et permet la dilatation du bois.

Le corps du clip en polypropylène absorbe le gonflement des lames en se déformant.

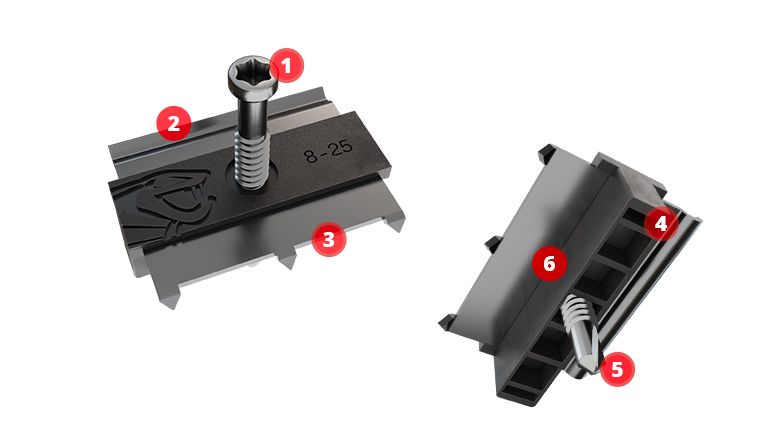

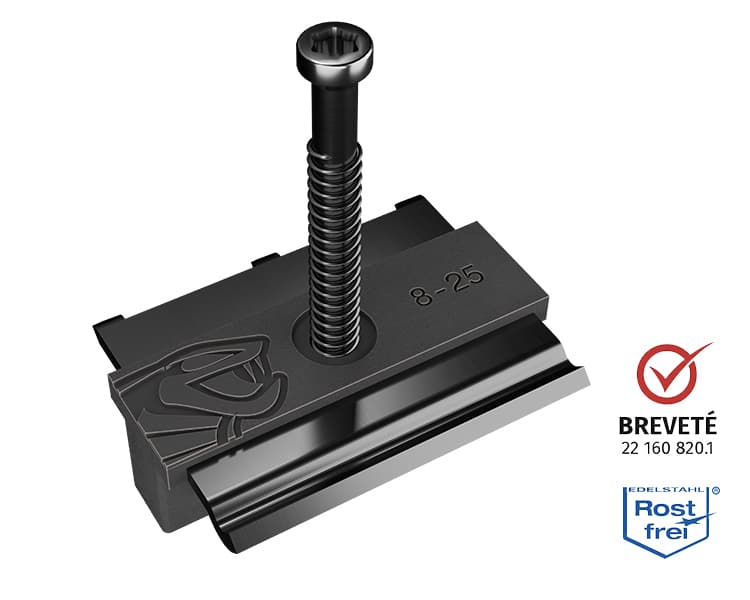

Un Clip bi-matière : Exclusif & Innovant

1 - Vis en inox : emprunte Torx offrant confort et précision

2 - Ailette en inox : AISI 304 de 30 mm de large et 1,8 mm d’épaisseur

3 - Clip asymétrique : un côté griffes et un côté bombé pour faciliter le positionnement et la dilatation du bois

4 - Structure alvéolaire qui absorbe le gonflement du bois

5 - Pointe autoforante permettant une fixation dans le bois ou l’aluminium

6 - Corps en polypropylène : noir anti-UV avec une largeur de 6mm

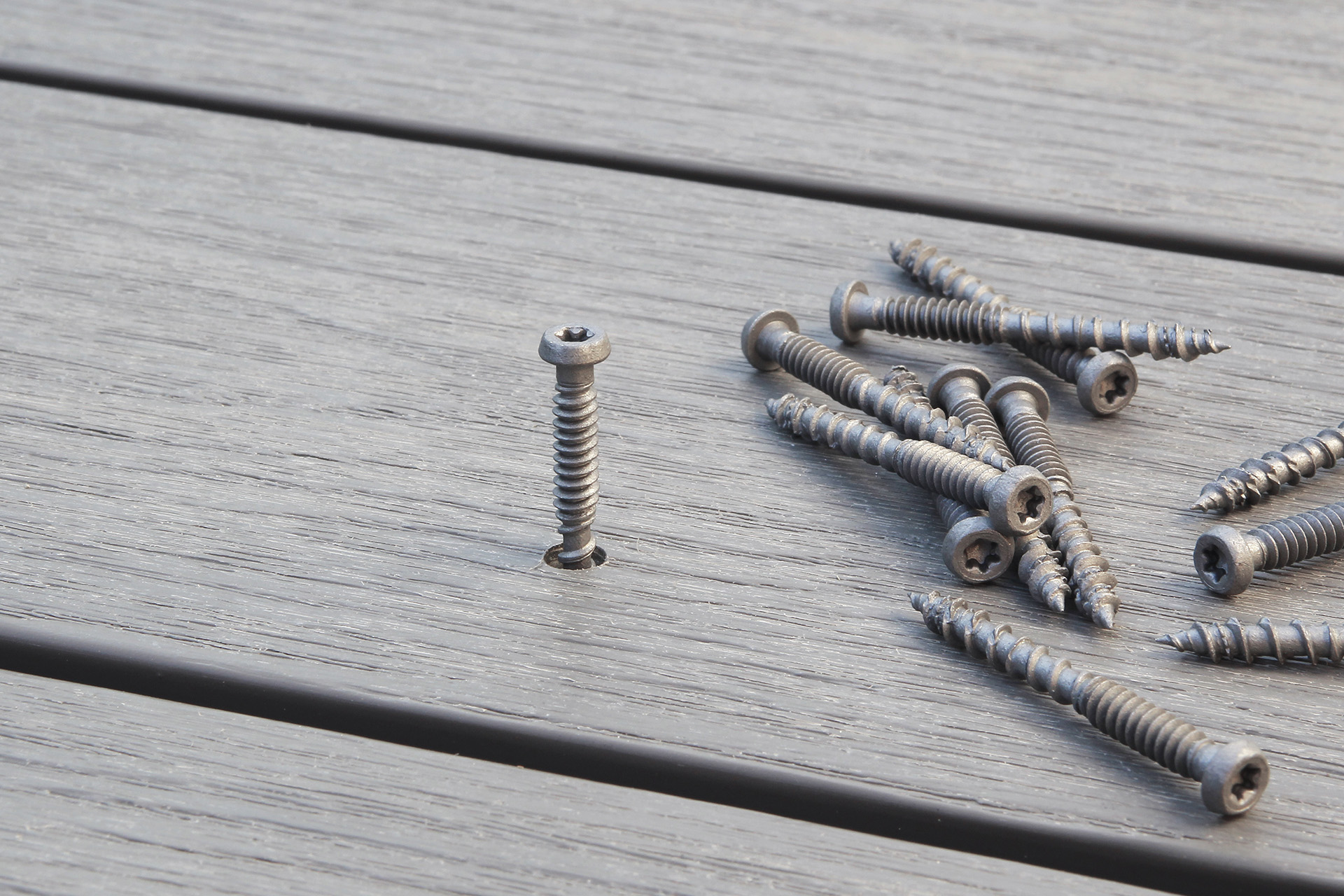

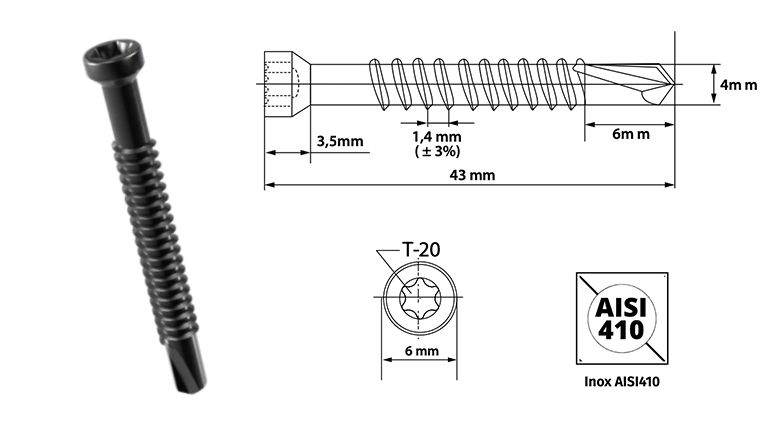

La vis du clip Hybrid 8-25

Pour une mise en oeuvre facile & rapide

Vis 4.8 x 43 mm en Inox AISI410
Emprunte Torx TX20
Pointe autoforante
Capacité de perçage dans l’aluminium : 4 mm
Perçage dans du bois dur d’une densité jusque 900 kg/m3
Tête réduite de diamètre 6 mm
Laquée noire

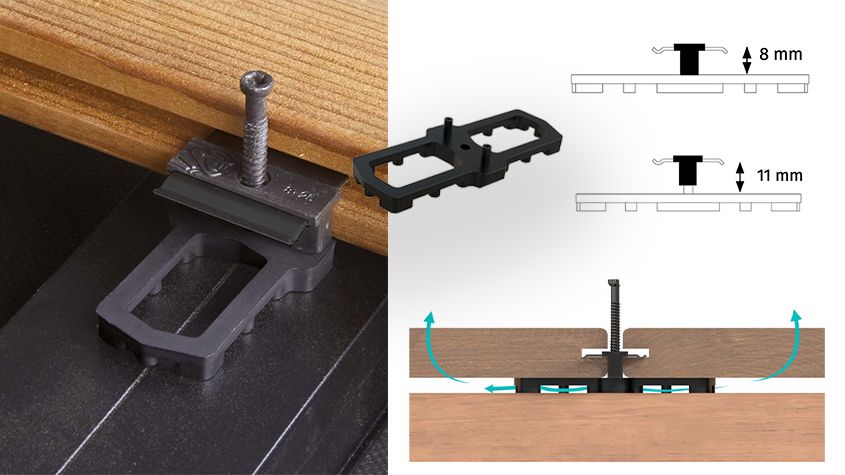

En option : la cale AIRSPACER

La cale Cobra Airspacer favorise la ventilation entre la lame et la lambourde sans affecter l’action du clip de fixation et les mouvements du bois.

Son design adapté s’intègre parfaitement sous la base alvéolaire des clips Cobra Hybrid pour une pose facile et rapide.

La cale Airspacer contribue à limiter l’effet de cisaillement sur la vis de fixation.

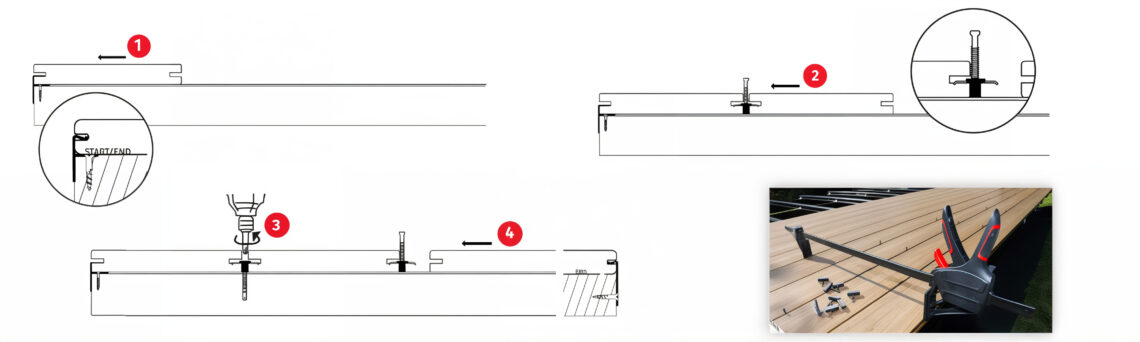

Installation des lames de terrasse avec le clip Cobra® Hybrid 8-25

ÉTAPE 1.

Fixer le clip Start/End puis poser la première lame de terrasse.

ÉTAPE 2.

Poser le clip (côté griffes) dans la rainure de la lame puis emboiter la lame suivante (côté bombé) jusqu’en butée sur la cale du clip.

ÉTAPE 3.

Visser le clip tout en maintenant la lame de terrasse. Utiliser un maillet pour la bonne insertion de la lame.

ÉTAPE 4.

Répéter l’opération jusqu’à la dernière lame et terminer avec le clip Start/end final.



Nul besoin de serre-joint, d'étau ou d'espaceurs de lames, le clip Cobra® permet de réduire d'au moins 30% le temps de construction de votre terrasse,
par rapport à une pose vissée. Une seule vis qui est pré-intégrée suffit par clip et grâce à sa vis auto-foreuse, un simple embout
(vendu avec les clips et vis) est nécessaire pour fixer l'attache Cobra® sur la lambourde.

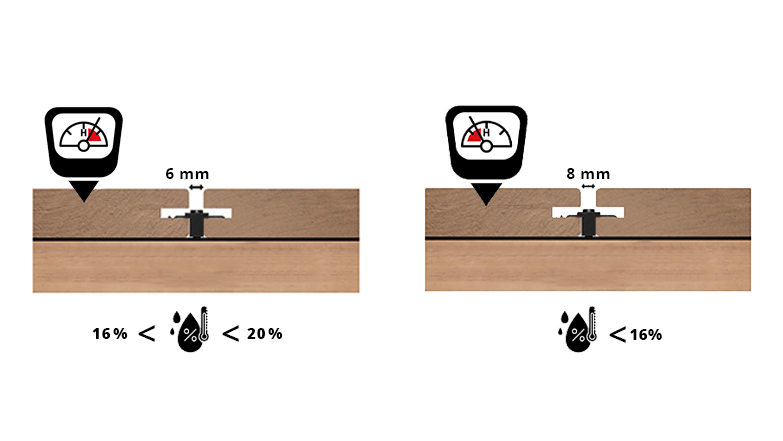

Nos conseils de pose

A - Bois KD (Kiln Dried) sec séchoir : Dans un environnement avec un pourcentage d'humidité compris entre 16% et 20%, veillez à respecter un écartement de 6 mm maximum.

B - Bois très sec : Dans un environnement avec un pourcentage d'humidité inférieur à 16%, veillez à respecter un écartement de 8 mm.

Recommandations : Bois exotiques Kiln Dried (sec séchoir), mis en œuvre à une humidité proche de 18%.

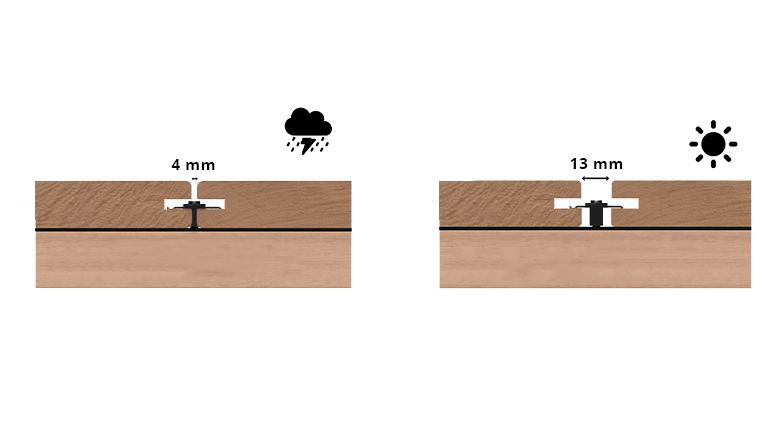

C - Dans un environnement où il pleut souvent, le gonflement maximum est de 4 mm


D - Dans un environnement ensoleillé, l'écartement maximum autorisé de 13 mm.

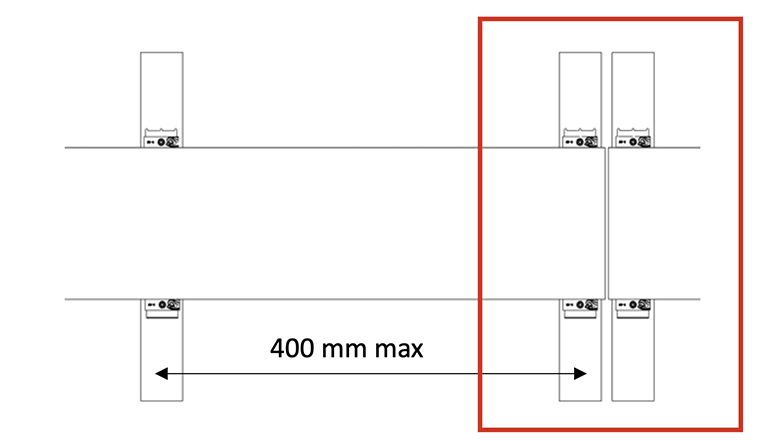

Important : l'aboutage des lames



Pour l'aboutage des deux lames, il est essentiel de doubler la lambourde pour pouvoir fixer deux clips distincts à chaque extrémité de la lame.

La distance maximum entre deux lambourdes est de 40 centimètres.

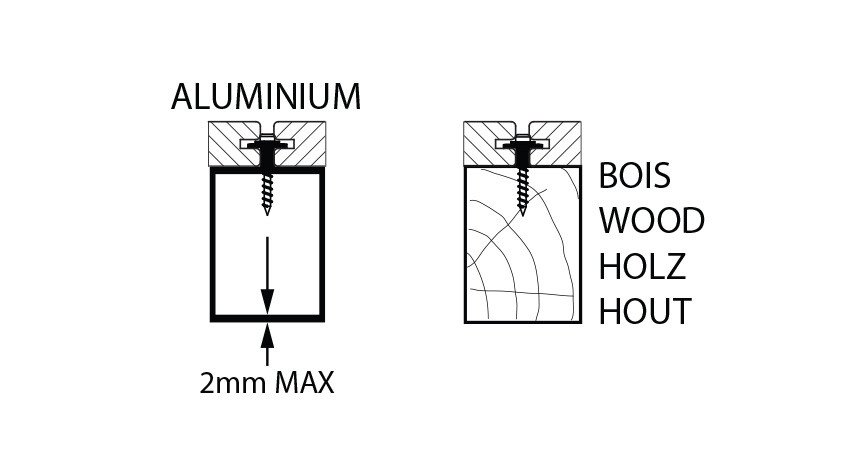

Un clip universel



Le clip Cobra Hybrid 8-25 est universel. Il se visse sur toutes vos lambourdes, qu'elles soient en bois ou en aluminium, grâce à une vis ultra-performante et auto-foreuse. Les lambourdes en aluminium ne doivent pas dépasser 2mm d'épaisseur.

Nous avons développé ce clip pour répondre à tous vos projets de terrasse.

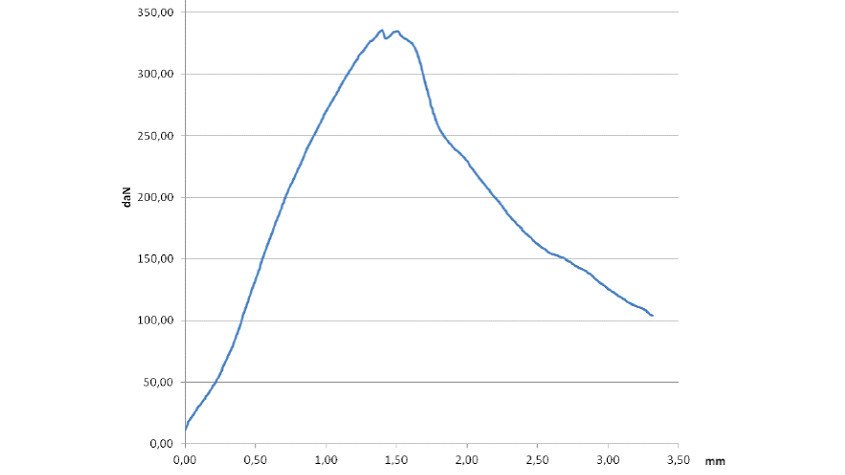

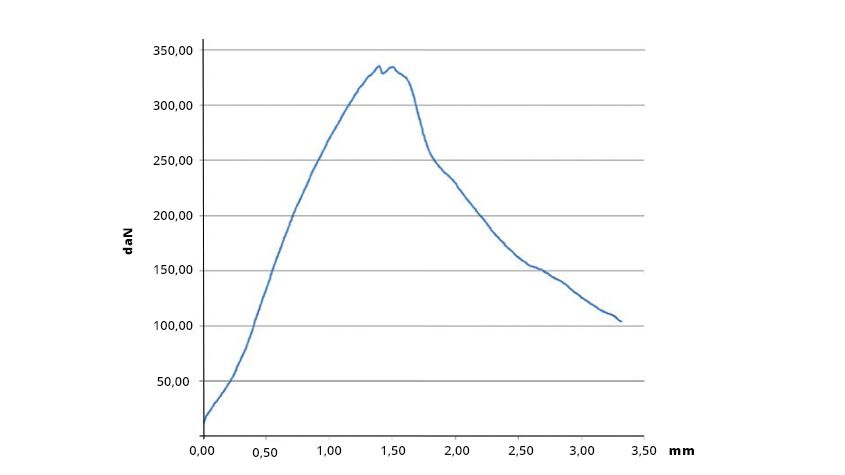

Une forte résistance à l'arrachement

Notre bureau d’étude a déposé ce modèle de clip "Hybrid" réalisé avec deux matériaux complémentaires afin de tirer avantage de leurs caractéristiques intrinsèques. Le clip Cobra® Hybrid 8-25 et sa vis résistent sans s'oxyder aux températures extrêmes, aux insectes, aux détergents, au chlore, au gel et à l'humidité.

La résistance à l'arrachement diffère selon le type de lambourde : 205 kg sur lambourde aluminium, 320 kg sur lambourde bois exotique et 135 kg sur lambourde bois résineux.

Pour tout projet à moins de 50 m d'une côte ou dans des endroits confinés, peu ventilés et sous atmosphère salin constant (dans des environnement "pollués"), merci de nous consulter.

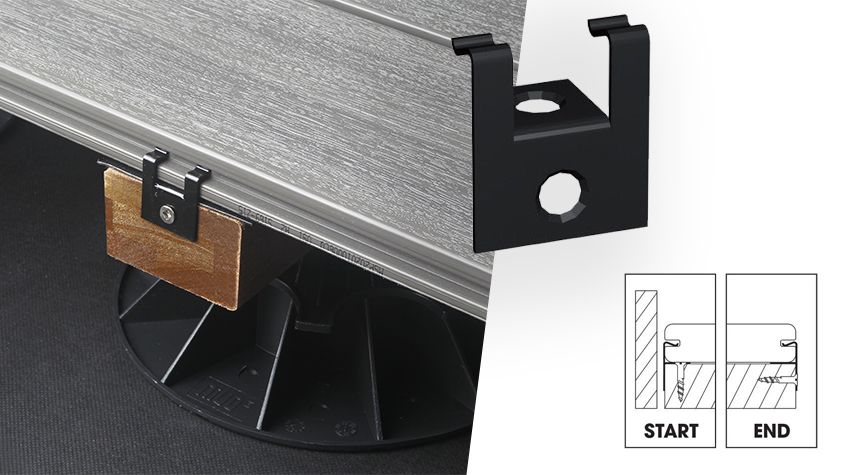

En option : Clip de départ et de fin



Le Start/End clip ou encore le clip de Départ et de Fin peut être utilisé en complément pour éviter toute trace de vis apparentes sur la terrasse.

À défaut, il est possible d'utiliser les vis Cobra® inox WPC à tête colorée.

Une structure démontable : les étapes pour remplacer une lame

Un embout spécial à tête allongée permettant de visser (ou dévisser) entre les deux lames est fourni dans la garniture. Un avantage de taille pour remplacer une lame défectueuse ou accéder aux câbles sous votre platelage sans devoir démonter l'ensemble de l'ouvrage. Voici les étapes à suivre :

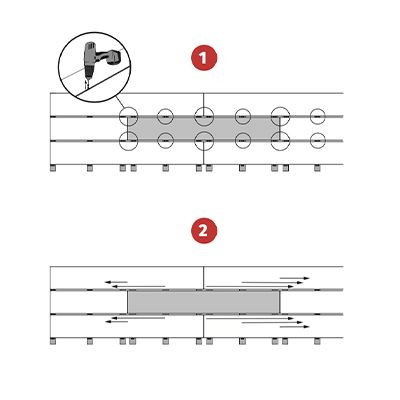

Étape 1

1. Dévisser les clips

2. Écarter les clips sur les extrémités

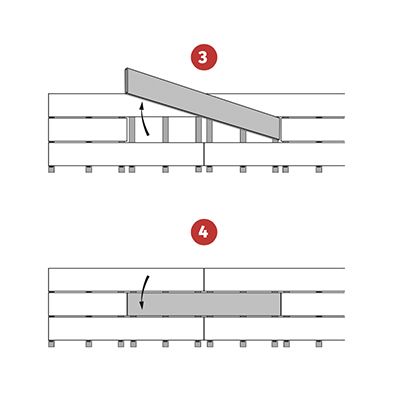

Étape 2

3. Retirer l'ancienne lame

4. Placer la nouvelle lame

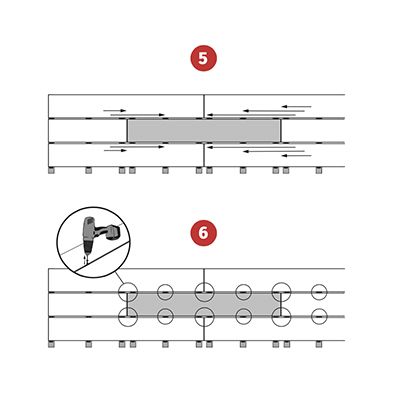

Étape 3

5. Replacer les clips

6. Visser la nouvelle lame

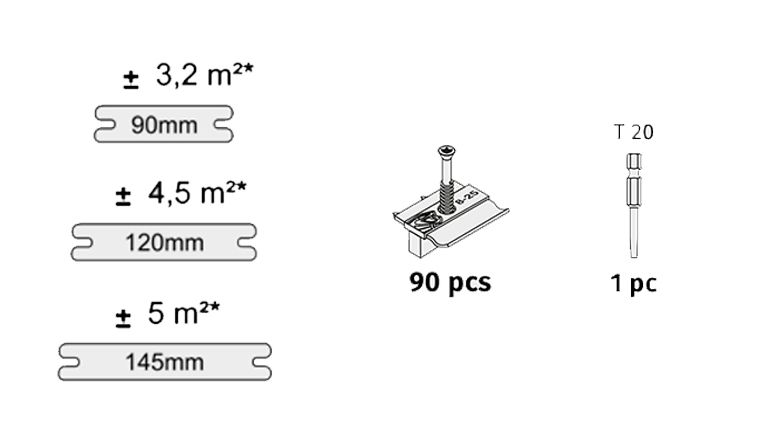

Conditionnement du clip



Un sachet de clips 8-18 Cobra® Hybrid contient :

90 clips bi-matière en Inox AISI304

90 Vis 4.2x35mm en Inox AISI410

Une boite de 90 clips permet d'installer une terrasse en bois d'une surface allant entre 4 m² et 5 .

Documents Techniques

  • COBRA_FICHE-TECHNIQUE_CLIP8-25.pdf
