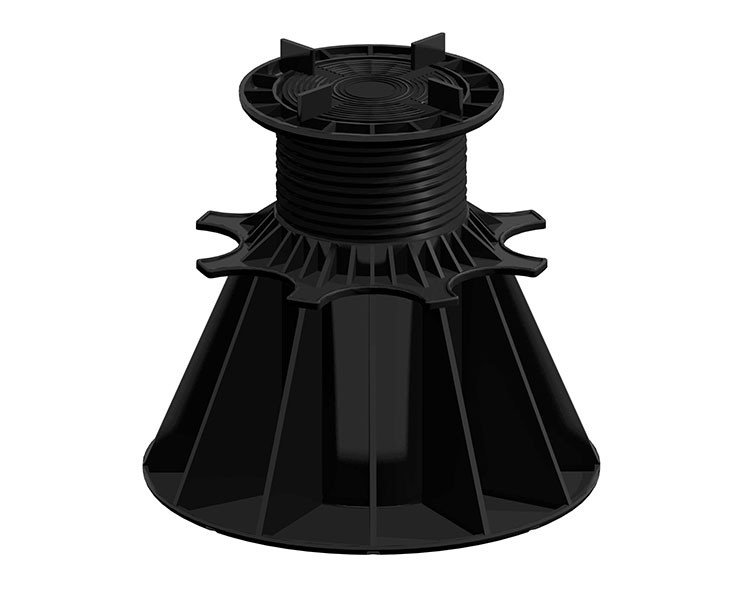

Plots pour dalle NIVO®
Un support de dalle réglable, robuste et simple à installer.
- Pour caler des dalles de 25 à 530mm
- Tête de plot avec support de dalle
- Réglage en hauteur avec vis micrométrique
- Supporte jusqu'à 1000 kg
- Conforme au DTU 51-4 et 43.1
- En polypropylène recyclable
Connaitre le nombre de plots pour votre projet avec notre calculateur en ligne
Pour calculer le nombre de plots nécessaire à vos projets de terrasse, rien de plus simple avec notre calculateur en ligne. Il suffit de rentrer la surface de votre terrasse, la dimensions de vos dalles et le type de sol : notre calculateur fait le reste et vous donne le nombre de plots nécessaires à votre projet.

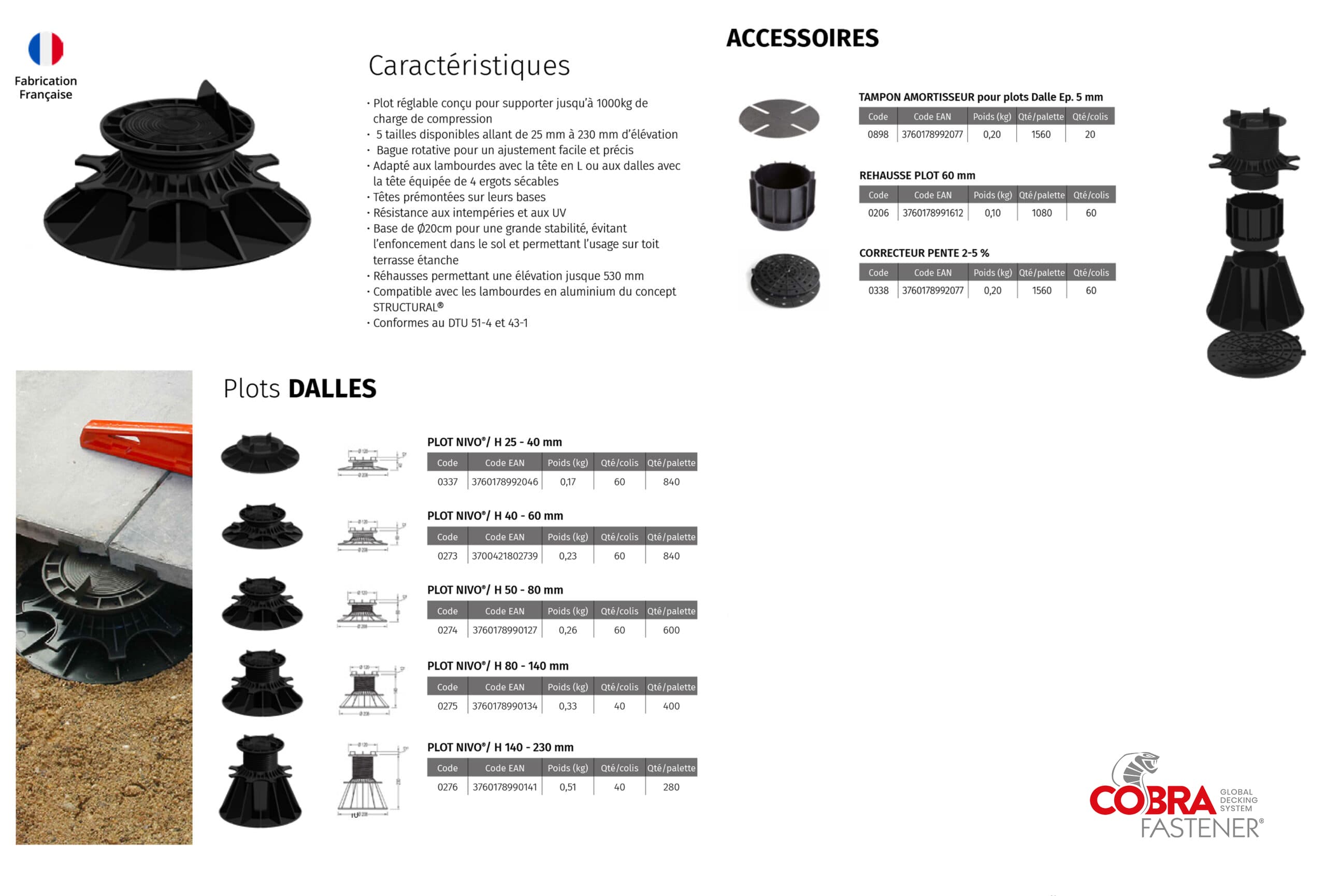

Caractéristiques
40 à 60mm
50 à 80mm
80 à 140mm
140 à 230mm
>> 560mm avec rehausse
CaCO3
Rehausse 60mm
Cale de réglage de 2 à 5°
Pour caller des dalles de 25 à 530mm de hauteur

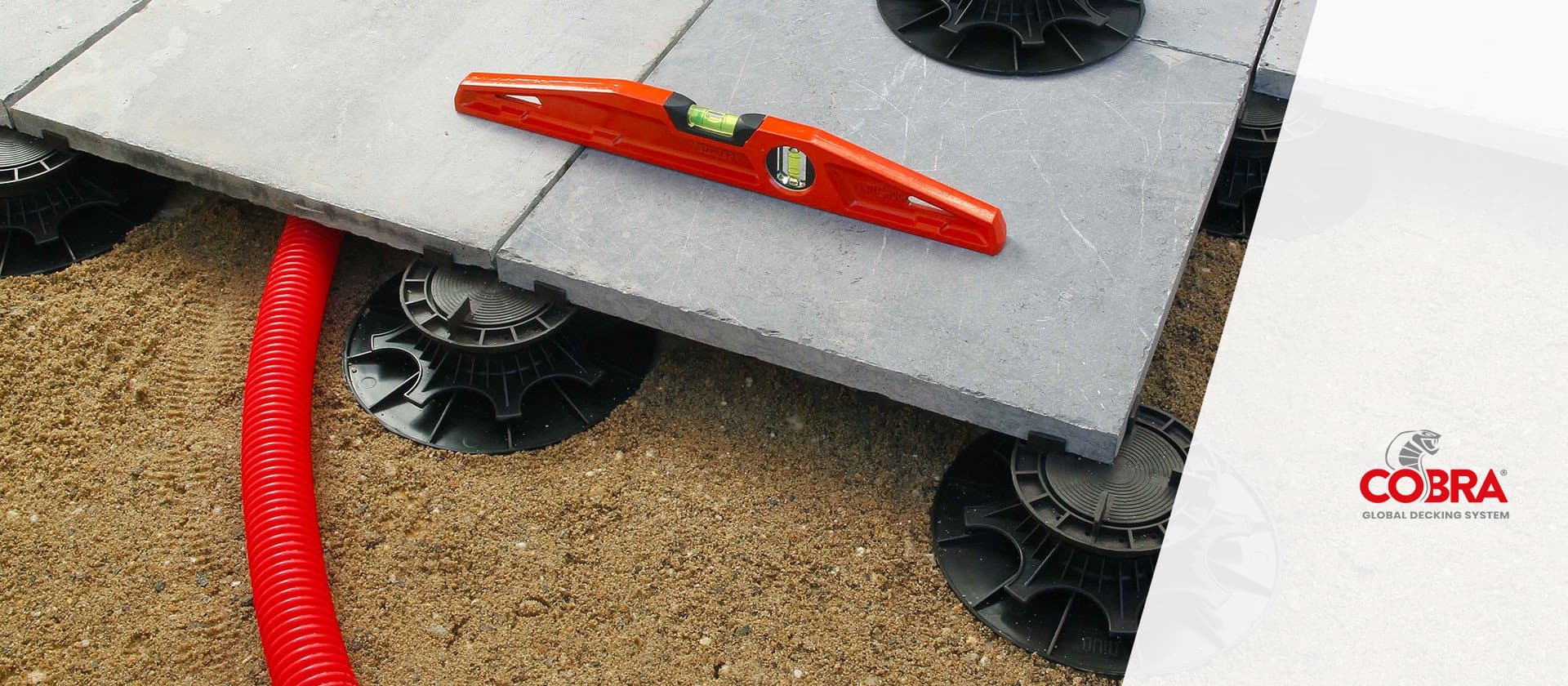

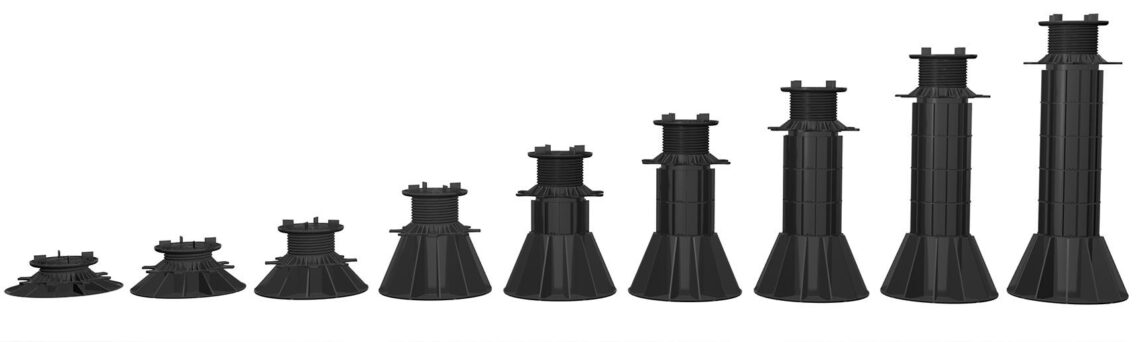

Les plots NIVO® pour dalles béton, céramiques ou dalles bois se déclinent en 7 hauteurs de 25 à 240 mm, avec la possibilité de les ré-hausser jusqu'à 530mm.
L’ensemble de nos plots dalle NIVO®, réglables en hauteur avec des vis micrométriques, assurent l'installation de votre terrasse dalle avec une excellente précision. La qualité du matériau utilisé nous permet de garantir une résistance à toute épreuve aux intempéries, U.V, et une stabilité remarquable.
Les plots NIVO® possèdent tous une embase de Ø20cm = 314cm² qui est suffisamment large pour éviter l’enfoncement de l’ouvrage sur un sol stabilisé. Ce diamètre est bien sur conforme au DTU Terrasse 51-4 et Etanchéité 43. Le diamètre de la vis de rotation est l’une des plus larges du marché, offrant ainsi une excellente stabilité du plot.
Nos plots sont tous conformes au D.T.U 43 et 51-4. La charge admissible par plot est au maximum de 1000 kg. (P.V d’essai des tests de compression sur demande)

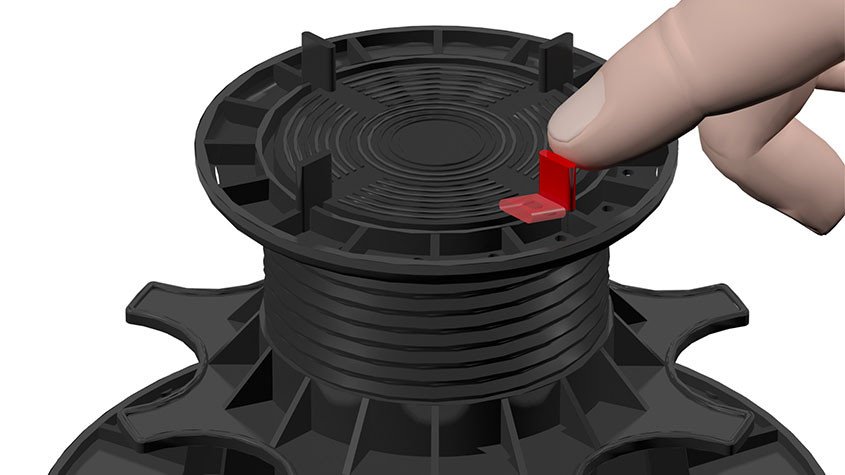

Des ergots sécables
Chaque tête de plot est munie de 4 ergots sécables qui permettent de recevoir tout type de dalles : bois, gravillonnée, béton...
Grâce à son système de vis rotative, le plot NIVO® permet une mise en œuvre très facile. L’ajustement du niveau de la structure est simplifié au maximum.

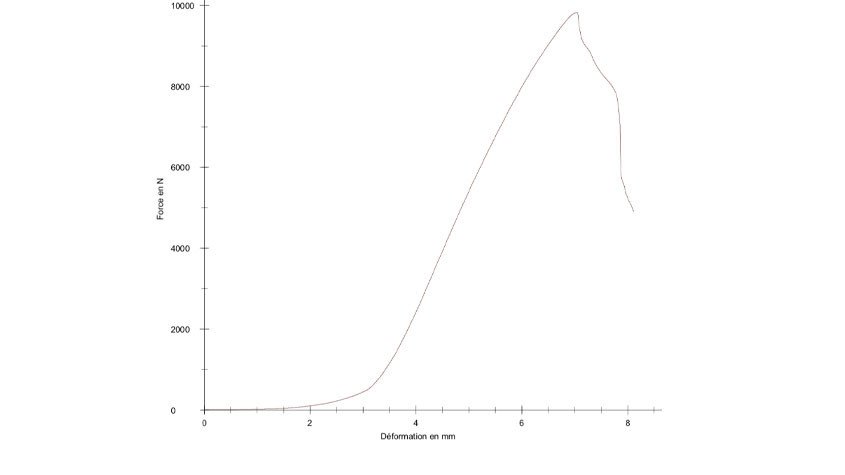

Une résistance de 1000 kg
Les plots NIVO® pour dalles, testés en laboratoire, offrent une résistance à la compression de 1000 kg.
Cette résistance élevée permet de répondre à leur emploi en support de terrasse extérieur conformément aux exigences du DTU 51-4.

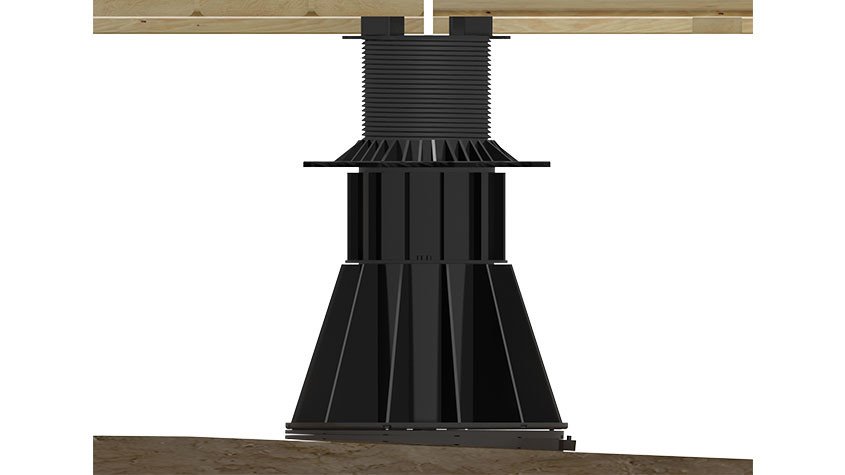

Correcteur de pente jusqu'à 5°
Les plots dalle peuvent reprendre les pentes jusqu'à 5°. Les correcteurs sont constitués de deux disques a assembler et à positionner sous l'embase. Le réglage s'effectue par la simple rotation des deux disques entre eux.

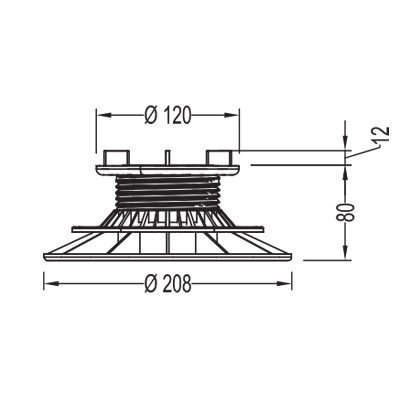

Les schémas techniques
-

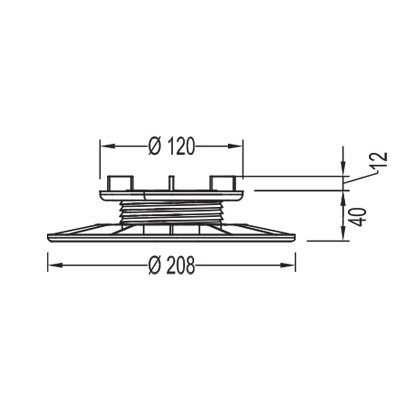

Plot 25 - 40 mm- - ouverture min : 25 mm
- - ouverture max : 40 mm
- - poids : 0.17 Kg
-

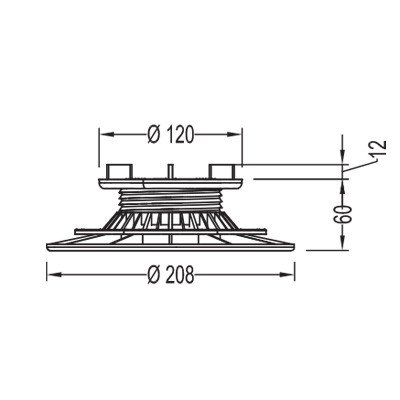

Plot 40 - 60 mm- - ouverture min : 40 mm
- - ouverture max : 60 mm
- - poids : 0.23 Kg
-
Plot 50 - 80 mm- - ouverture min : 50 mm
- - ouverture max : 80 mm
- - poids : 0.26 Kg
-

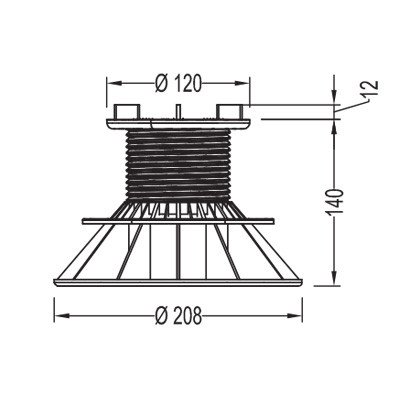

Plot 80 - 140 mm- - ouverture min : 80 mm
- - ouverture max : 140 mm
- - poids : 0.33 Kg
-

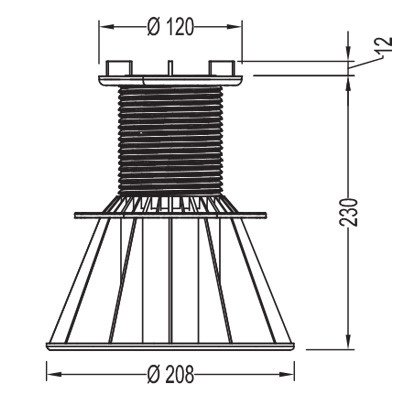

Plot 140 - 230 mm- - ouverture min : 140 mm
- - ouverture max : 230 mm
- - poids : 0.51 Kg
-
Plot 230 - 530 mm- - ouverture 1 rehausse : 200 mm
- - ouverture max : 530 mm

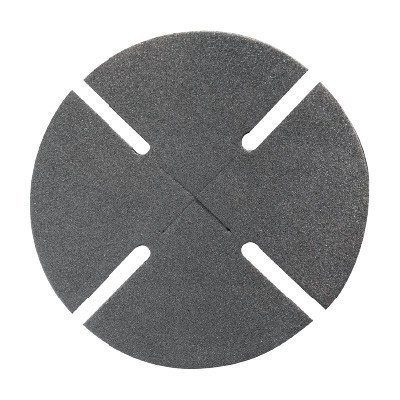

Le tampon amortisseur permet d'amortir les chocs et améliore le confort acoustique de votre terrasse.

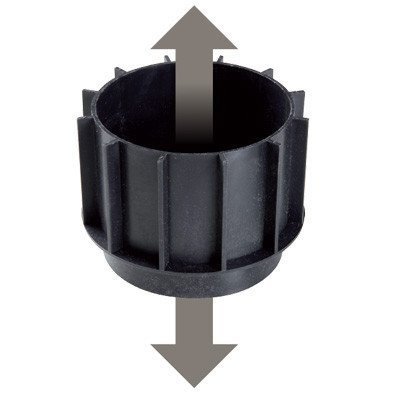

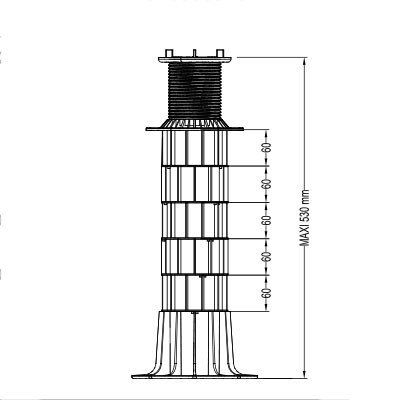

Rehausse de 60mm pour plot de 140-230mm. Empilez jusqu’à 5 rehausses les unes sur les autres pour atteindre une hauteur maximum de 530 mm tout en gardant une assise stable.

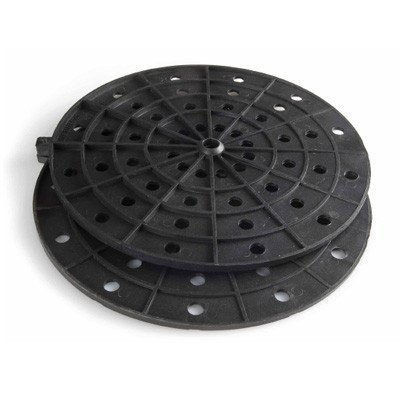

Le correcteur de pente NIVO® permet d’assurer une correction de pente allant de 2 à 5% de dénivelé.

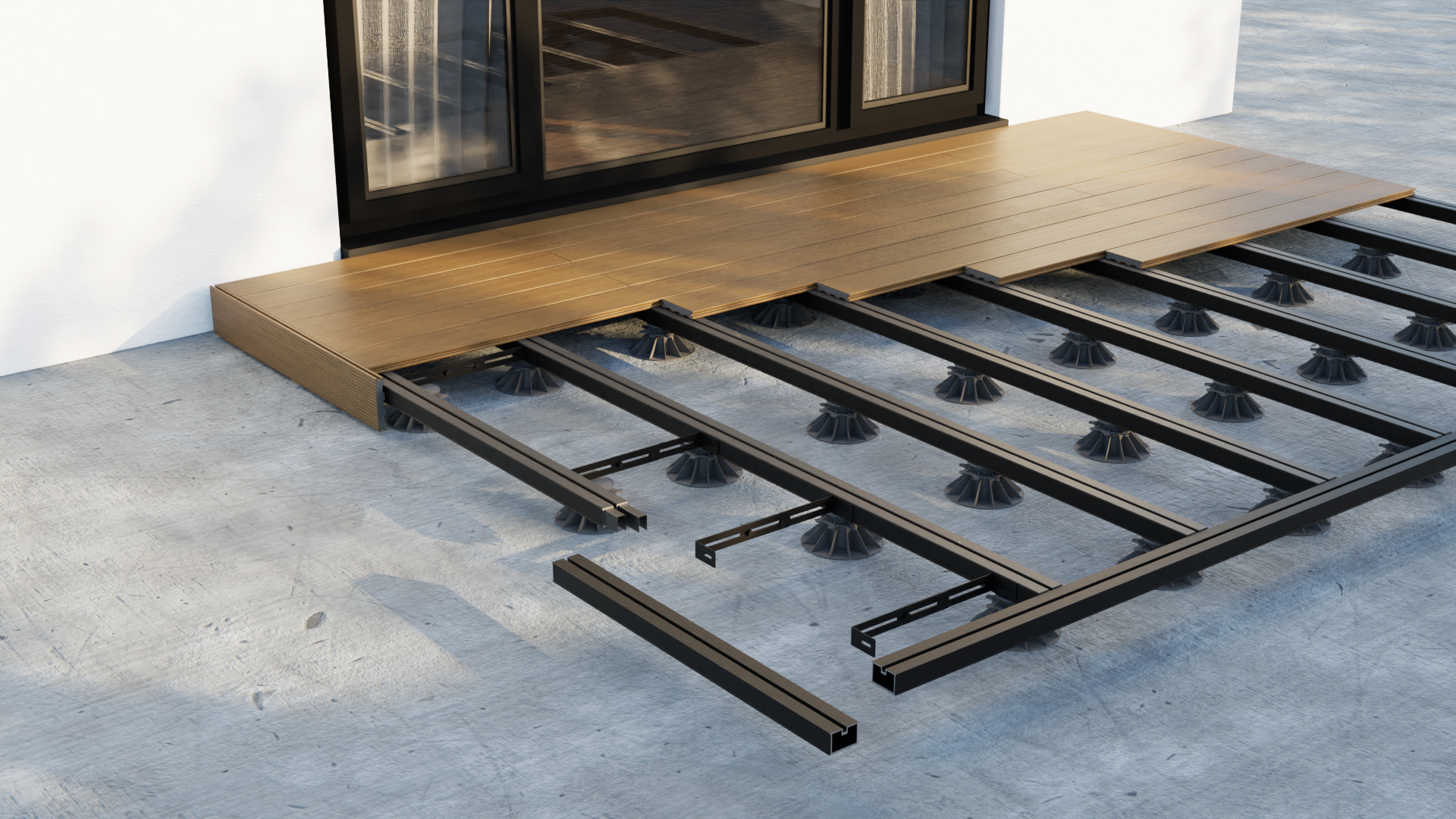

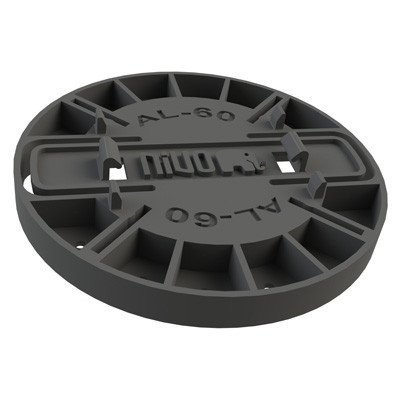

Le surplot pour Dalle NIVO® permet de clipser les lambourdes aluminium de la gamme StructurAL®.

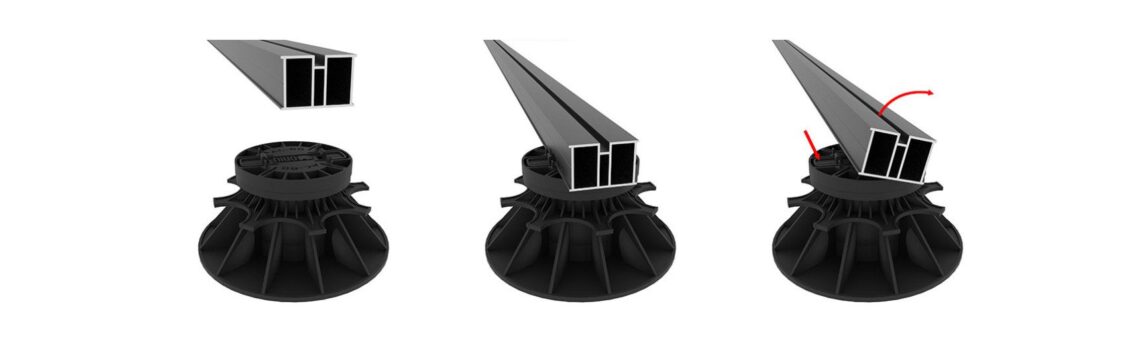

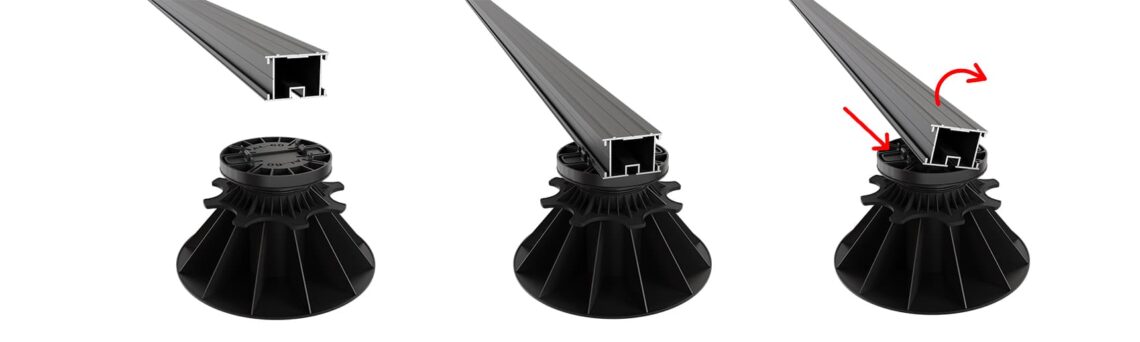

En option : le Surplot NIVO® pour clipser les lambourdes aluminium StructurAL®
Les plots dalles NIVO® peuvent être équipées d'un "Surplot" de 1 cm d'épaisseur qui s'emboîtent sur la tête du plot entre les ergots et permet de clipser et déclipser facilement les lambourdes aluminium 40x60mm du concept StructurAL®
