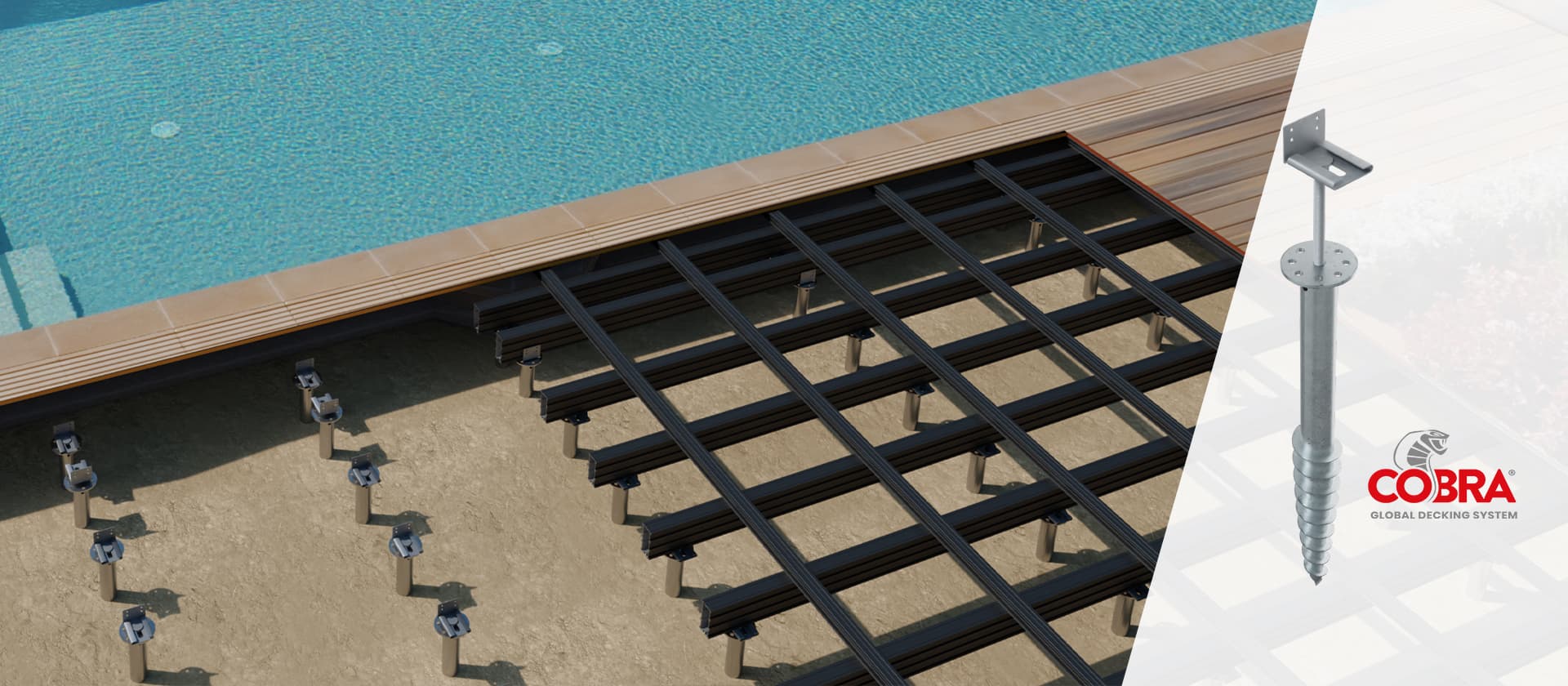

Vis de fondation SPIRAL

Une alternative facilitante, économique et écologique aux fondations en béton

5 mn par vis
Ancrage stable
Résiste à l'enfoncement
Conforme DTU 51-4
Tout savoir
  • Durable - Acier galvanisé
  • Robuste - Diamètre du corps 60 mm
  • Ancrage ferme – filetage 75 mm
  • Résistance à l’arrachement
  • Résistance à la pression
  • Pointe pénétrante 65 x 38 x 4 mm
  • Tête de diamètre 120 mm

Système de pose de la vis de fondation SPIRAL

Caractéristiques

Certifiée norme française
NF P 94-150-1
Réglable en hauteur
25 cm à 55 cm de hauteur hors sol
Matériau
Acier galvanisé à chaud selon la norme européenne NF EN ISO 1461 :2009
Dimensions vis
Vis : 800/1200 mm (L) x 60 mm (diamètre) x 3 mm (ép)
Support en L : 800 mm (L) x 60 mm (diamètre) x 3 mm (ép)
Support plat : 90x90 mm
Diamètre tige filetée
16 mm
Poids de la vis + équerre
5,50 kg

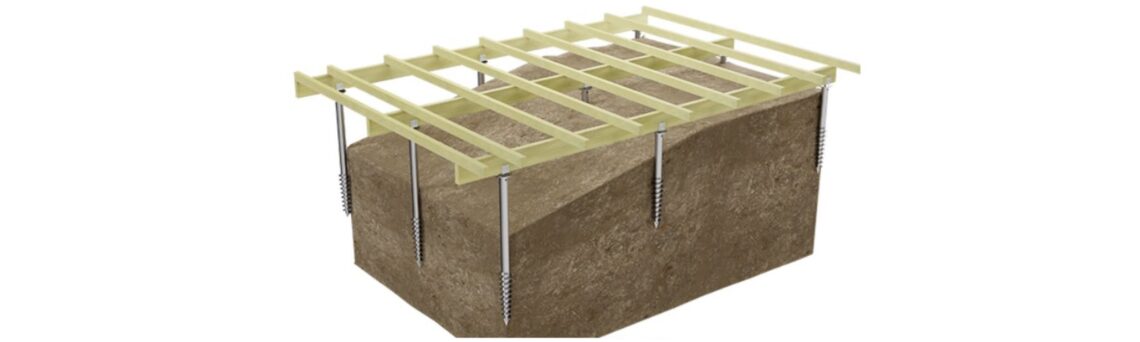

Une solution pratique et écologique

La vis de fondation SPIRAL est un pieu en acier galvanisé doté d’un filetage adapté pour être enfoncé et solidement ancré dans le sol. Elle permet d’installer des structures en bois ou en aluminium parfaitement stables et nivelées pouvant supporter de lourdes charges. La pose de l’ouvrage est simplifiée grâce aux possibilités de réglages et de correction des imperfections.

La vis de fondation convient à toutes sortes d’installations : terrasse, piscine, jacuzzi, carport, abris… Disponible en plusieurs tailles et pour différents usages, elle répond au besoin de corriger de fortes pentes, de surélever un ouvrage ou de créer différents niveaux de structure sans compliquer la construction.

Cette solution est une parfaite alternative à la création d’une dalle en béton. Des travaux de fondation moins couteux, moins longs, qui préservent d’avantage le jardin et favorisent le drainage dans le sol.

La nature du sol déterminera le type de vis et sa bonne mise en œuvre.

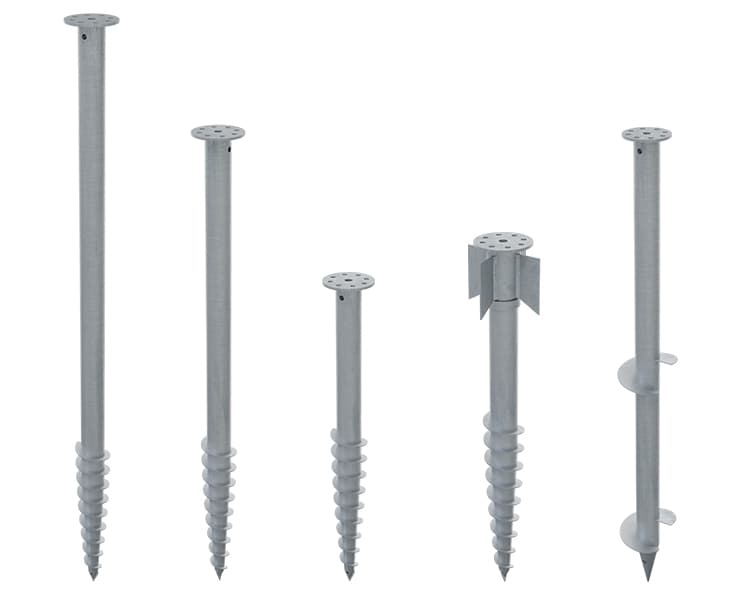

La gamme de vis SPIRAL

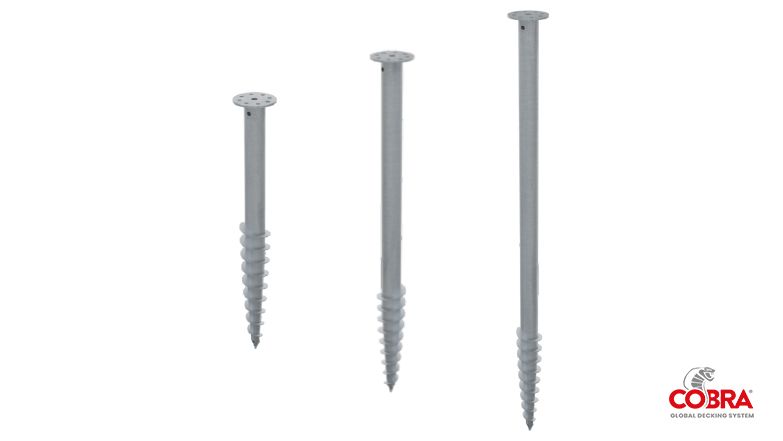

Vis G800, G120 et 1500 pour sols fermes et remblais

(FD1577–1578-1806 / NL2804-2805-2806)

Acier galvanisé - Din EN ISO 1461, Min 45 um
3 tailles disponibles : 800, 1200 et 1500 mm
Diamètre 60 mm
Tête pouvant recevoir différents types de supports d’installation

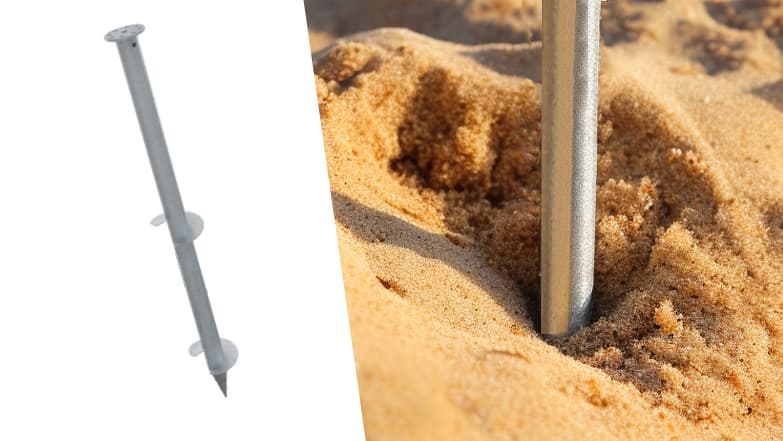

Vis S1200 pour sols sablonneux et mous

(FD1807 / NL2808)

Design adapté pour les sols mous et plus notamment le sable
Meilleurs résistance à l'arrachement
Longueur 1200 mm

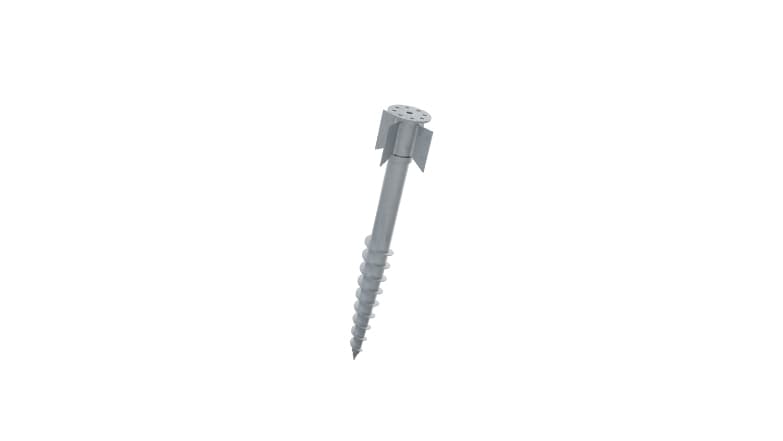

Vis P800 pour poteaux

(FD1808 / NL2807)

Adapté pour la pose de poteaux
Croisillon offrant plus de résistance aux efforts latéraux
Longueur 800 mm

Les accessoires SPIRAL

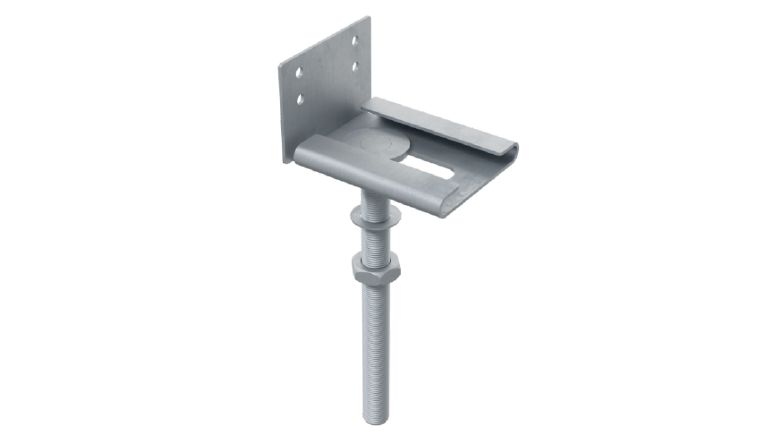

Support pour lambourdes

(FD1809 – NL2810)

Support en L pour le maintien et la fixation de lambourdes ou solives
Réglage latéral et axial
Tige filetée de réglage de 200 mm
Ecrou M16

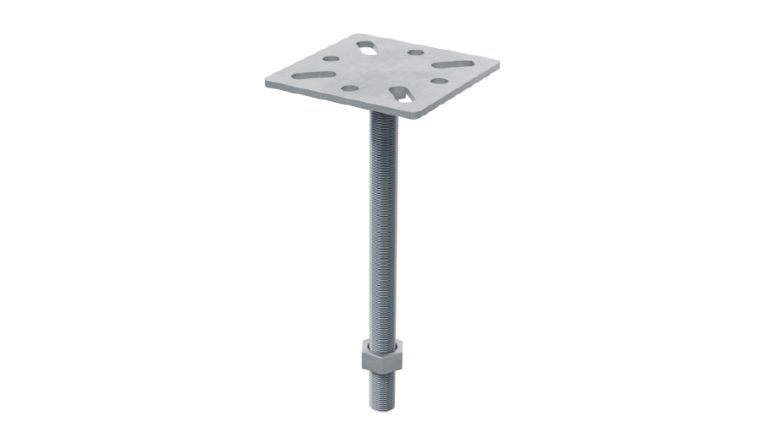

Support multi-fonctions

(FD1221 – NL2618)

Support carré de 90 x 90 mm
Multiples possibilités de fixations
Tige filetée de réglage de 200 mm
Ecrou M16

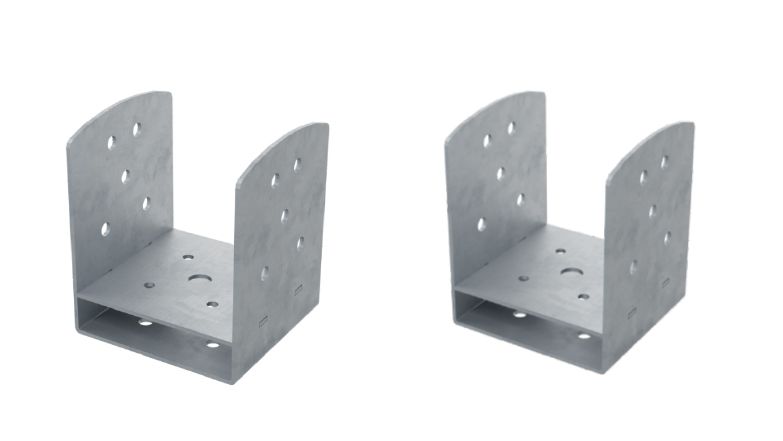

Supports de poteaux

(FD1901 – NL2864 / FD1902 – NL2865 )

Support en U pour la pose de poteaux
2 tailles 90 x 90 et 120 x 120 mm
Hauteur 150 mm & Épaisseur 3 mm
Vis de fixation centrale M16x50 et rondelles incluses

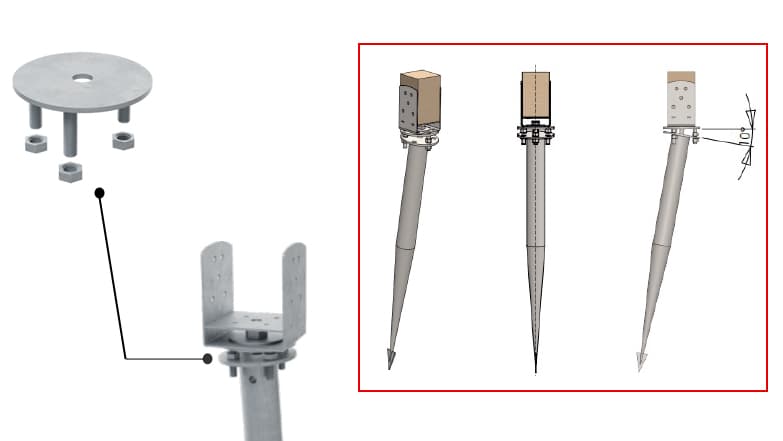

Disque correcteur d'assiette

(FD1904 – NL2866)

3 tiges filetées adaptées à la tête de la vis de fondation
3 écrous M12 pour réglage facile et précis
Epaisseur du disque 4 mm
Ouverture centrale pour la pose des accessoires SPIRAL

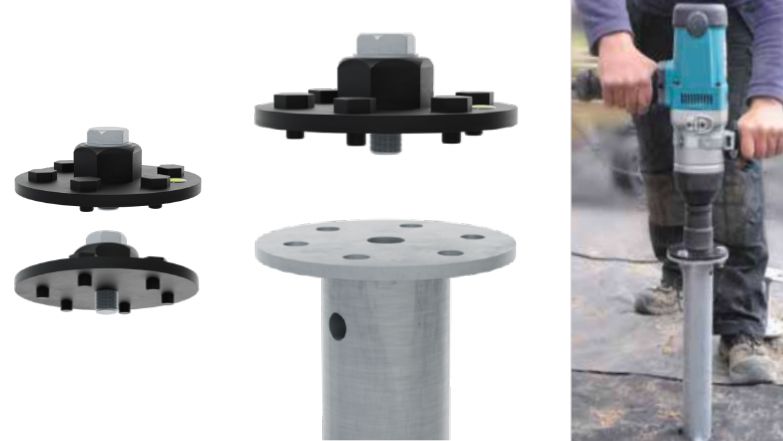

Adaptateur pour boulonneuse

(FD0616 – NL2385)

Fixation centrale avec une seule vis pour un assemblage facile, rapide et ferme
6 ergots périphériques
Niveau à bulle intégré pour controller la verticalité de l’installation
Tête centrale hexagonale M41

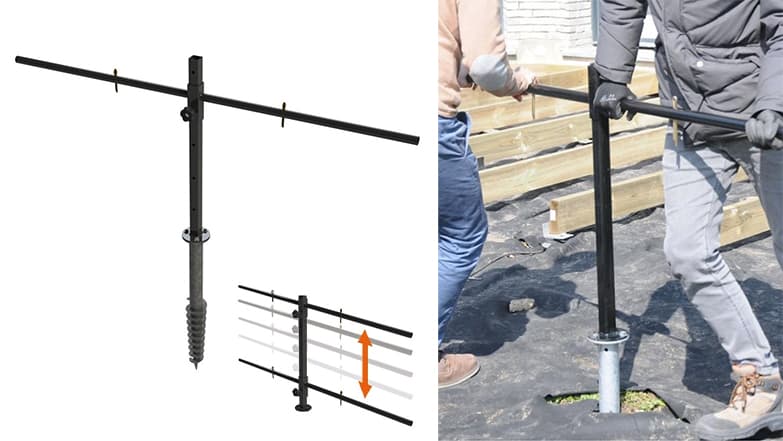

Barre de vissage manuel

(FD0615 – NL2384)

Le kit de vissage pour ancrer la vis de fondation manuellement
Composé d'un mat pré-percé pour le réglage en hauteur de la barre au fur et à mesure du vissage
Envergure de 160 cm et épaisseur de 3 mm, la dimension offre un bras de levier pour une facilité de serrage
3 boulons + écrous permettant de solidariser l'outil sur la vis
La barre peut être relevée durant le vissage pour faciliter la poussée.

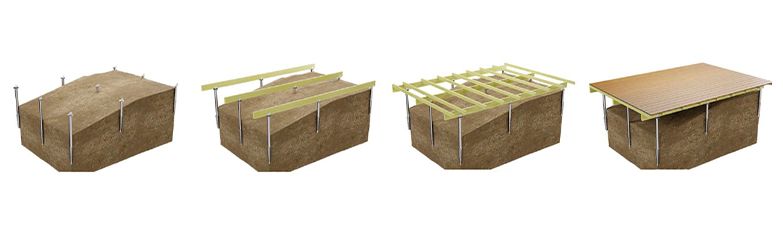

La pose d'une terrasse sur vis de fondation SPIRAL

Attention, l’utilisation de vis de fondation nécessite de vérifier l’absence d’impétrants aux points de forage.

Documents Techniques

  • FICHE_TECHNIQUE_SPIRAL.pdf
  • CATALOGUE_2024.pdf
  • COBRA_PRODUCT-SHEET-SPIRAL_2024_FR.pdf
